Конвейерные ремни Gates
Перейти в раздел
каталоги и инструкции
Корпорация Gates — это ведущий производитель специализированных решений для гидравлических систем и систем передачи мощности. Приводные ремни и гидравлические продукты, производимые компанией, используются в различных промышленных и автомобильных приложениях. В компании работает более 14 000 человек, и у нее есть торговые и производственные предприятия в Северной и Южной Америке, Европе, Азии, Австралии и на Ближнем Востоке.
Ассортимент конвейерного оборудования Gates:
Реализуем оптом и в розницу ремни Gates
Клиновые ремни

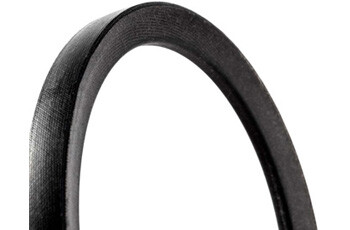

GATES PREDATOR
Высокопрочный узкопрофильный клиновой ремень с оберткой боковых граней и арамидным кордом

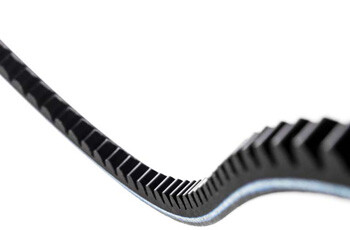

GATES QUAD-POWER 4
Высокопрочный узкопрофильный клиновой ремень с формованным зубом без обертки боковых граней

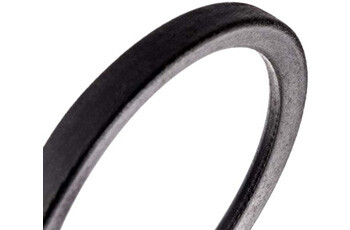

GATES SUPER-HC
Узкопрофильный клиновой ремень с оберткой боковых граней

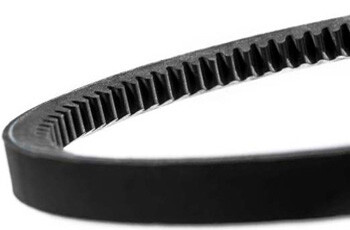

GATES SUPER-HC MN
Узкопрофильный клиновой ремень с формованным зубом без обертки боковых граней

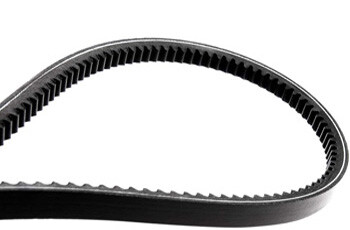

GATES TRI-POWER
Высокопрочный ремень классического профиля с формованным зубом без обертки боковых граней
GATES HI-POWER
Клиновой ремень классического профиля с оберткой
GATES PREDATOR POWERBAND
Высокопрочный узкопрофильный многоручьевой клиновой ремень с оберткой боковых граней и арамидным кордом

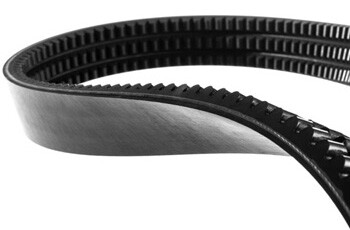

GATES QUAD-POWER 4 POWERBAND
Высокопрочный узкопрофильный многоручьевой клиновой ремень с формованным зубом без обертки боковых граней

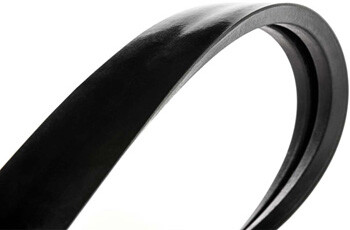

GATES SUPER HC/HI-POWER POWERBAND
Многоручьевой клиновой ремень классического профиля с оберткой боковых граней

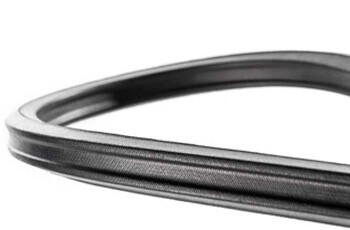

GATES HI-POWER DUBL-V
Двусторонний клиновой ремень классического профиля с оберткой боковых граней

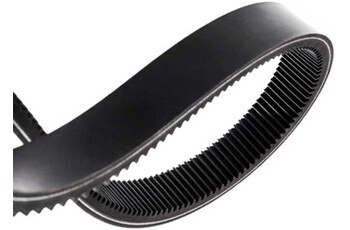

GATES MULTI-SPEED
Широкий клиновой ремень без обертки боковых граней

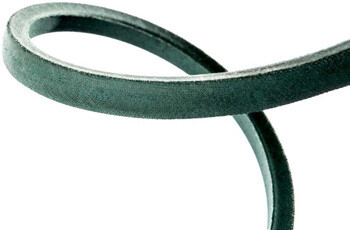

GATES POWERATED
Клиновой ремень с текстильной оберткой боковых граней зеленого цвета

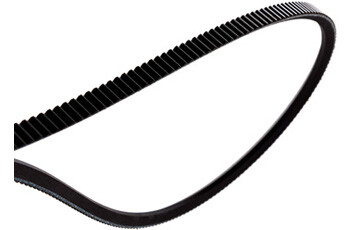

GATES POLYFLEX
Полиуретановый клиновой ремень

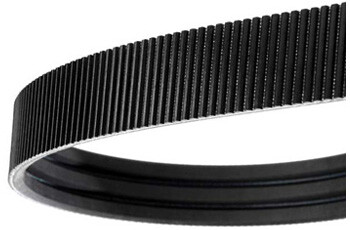

GATES POLYFLEX JB
Многоручьевой полиуретановый клиновой ремень

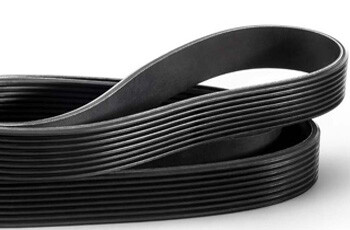

GATES MICRO V
Поликлиновый ремень
Зубчатые ремни
GATES POLY CHAIN CARBON VOLT
Антистатический полиуретановый зубчатый ремень с улучшенным криволинейным профилем зубьев GT

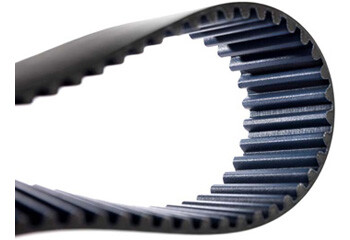

GATES MINI POLY CHAIN GT CARBON 8MGT
Полиуретановый зубчатый ремень с улучшенным криволинейным профилем зубьев GT

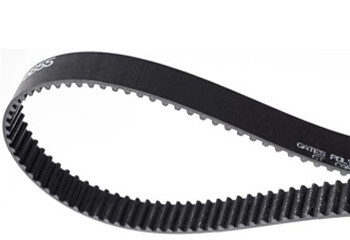

GATES POLY CHAIN GT CARBON 5MGT
Полиуретановый зубчатый ремень с улучшенным криволинейным профилем зубьев GT

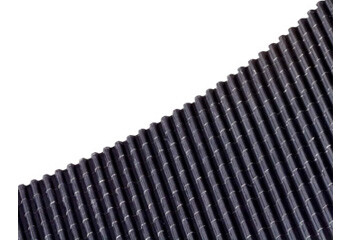

GATES POLY CHAIN GT CARBON EXTENDED LENGTH
Полиуретановый зубчатый ремень с улучшенным криволинейным профилем зубьев GT

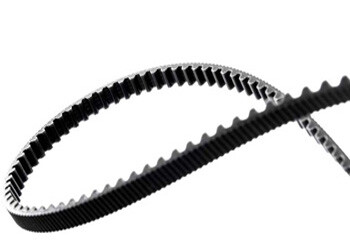

GATES POLY CHAIN GT CARBON HIGH TEMPERATURE
Полиуретановый зубчатый ремень с улучшенным криволинейным профилем зубьев GT

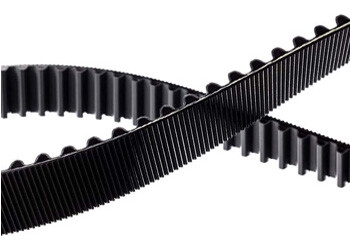

GATES POLY CHAIN GT2
Полиуретановый зубчатый ремень с улучшенным криволинейным профилем зубьев GT

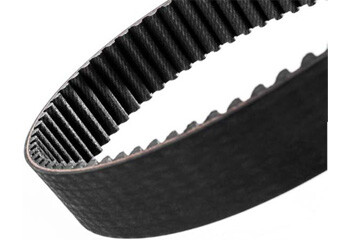

GATES POWERGRIP GTX
Резиновый зубчатый ремень премиум-класса с универсальным профилем зубьев

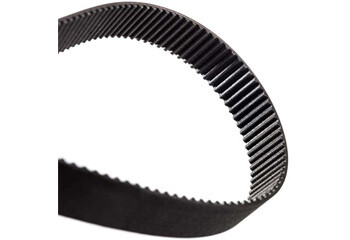

GATES POWERGRIP GT3 2MGT, 3MGT и 5MGT
Резиновый зубчатый ремень премиум-класса с улучшенным профилем зубьев GT

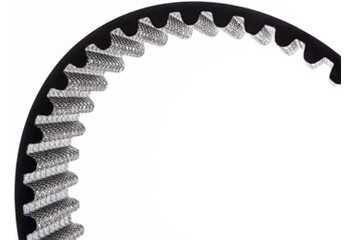

GATES POWERGRIP GT4 8MGT и 14MGT
Зубчатый ремень премиум-класса из каучука EPDM с улучшенным профилем зубьев GT
GATES POWERGRIP HTD 3M и 5M
Резиновый зубчатый ремень с профилем зубьев HTD
GATES POWERGRIP HTD 8M, 14M и 20M
Резиновый зубчатый ремень с профилем зубьев HTD

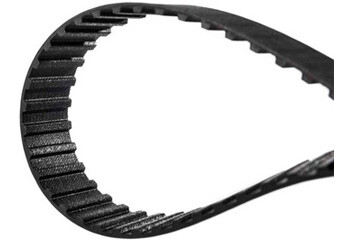

GATES POWERGRIP
Резиновый зубчатый ремень с классическим профилем зубьев
GATES TWIN POWER
Двусторонний резиновый зубчатый ремень

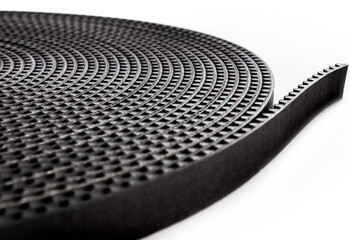

GATES LONG LENGTH
Незамкнутый резиновый и полиуретановый зубчатый ремень

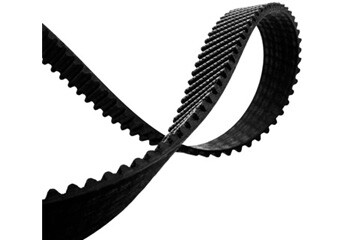

GATES POWERPAINT
Зубчатый ремень, предназначенный для работы в лакокрасочных производствах
Полиуретановые ремни
GATES SYNCHRO-POWER
Полиуретановые замкнутые/незамкнутые зубчатые ремни

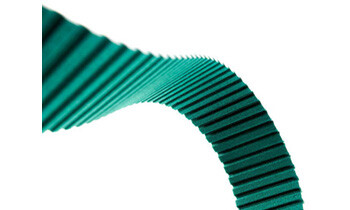

GATES SUPER FLEX
Высококачественные термопластичные ремни, изготавливаемые методом экструзии
Линейные ремни GATES
Линейные ремни

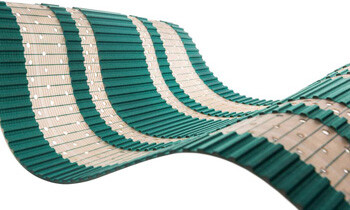

Широкие ремни GATES
Широкие полиуретановые зубчатые ремни для конвейерного оборудования

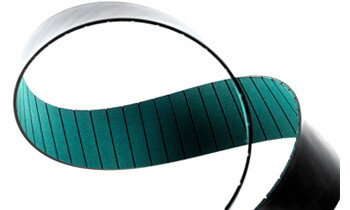

Плоские ремни GATES
Экструдированные высокопрочные плоские ремни для подъемных механизмов и транспортеров
Металлические компоненты

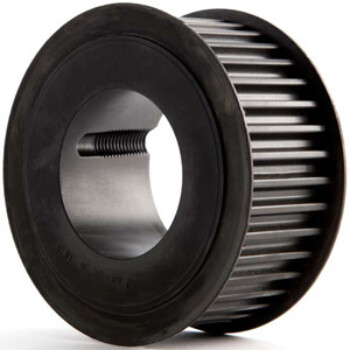

GATES POLY CHAIN GT
8MGT - 14MGT
Шкивы

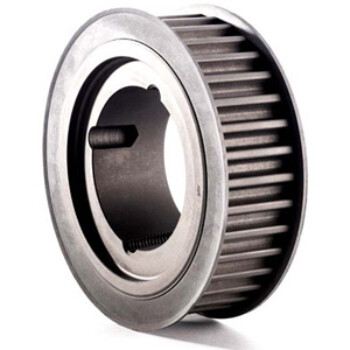

GATES POLY CHAIN 5MGT/
POWERGRIP 5MGT
Шкивы

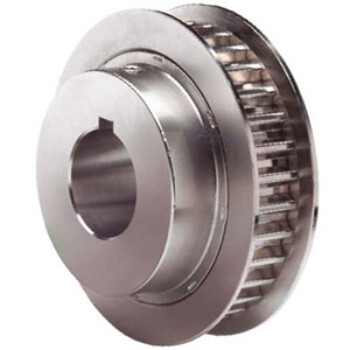

GATES POLY CHAIN GT
8MGT
Шкивы из нержавеющей стали

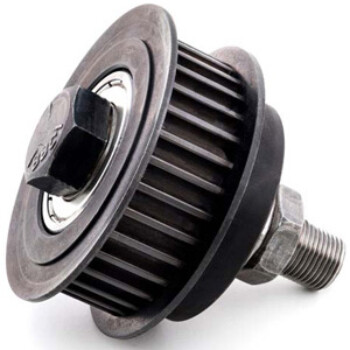

GATES POLY CHAIN GT
8MGT и 14MGT
Направляющие ролики
Ролики GATES
Плоские направляющие ролики

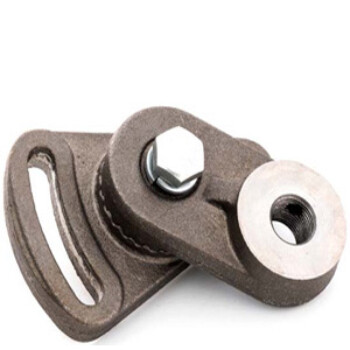

Кронштейны GATES
Кронштейны направляющих роликов
Характеристики ремней Gates
Полиуретановые ремни TPU

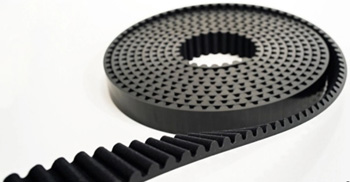

Линейные зубчатые ремни
Термопластичные полиуретановые линейные зубчатые ремни Gates обеспечивают исключительную производительность в конвейерных системах и в системах точного позиционирования. Варианты конструкций: в замкнутом сварном и незамкнутом рулонном исполнении. Преимущества: высокая прочность на растяжение и жесткость, широкое применение, корды не обнажаются по краям ремня, корды обеспечивают оптимальное выравнивание и равномерное натяжение ремня, длительный срок эксплуатации, устойчивость к перепадам температур, влаге, жирам, механическим воздействиям. Для обеспечения более тихой работы и снижения трения доступны варианты исполнения с покрытием и с поверхностью зубьев из нейлона.
Тип: зубчатые полиуретановые ремни
Материал: термопластичный полиуретан
Корд: сталь / арамид
Комплектация: V-образная направляющая
Стандартный диапазон температур: от -5°C до +70°C (от +23°F до +158°F), дополнительно: от -30°C до +50°C (от -22°F до +122°F)
Вариант исполнения: герметичный корд для использования в агрессивных средах
Тип профиля: XL / L / H / T5 / T10 / AT10 / WT10 / WH / BFL20-Арамид / BFL20-RKV / BFL32-Арамид / BFL32-RKV / T5 / AT5 / T10 / AT10 / GMT3TM / WT10 / WH / WR10
Шаг, мм: 2 / 2,5 / 3 / 5 / 8 / 10 / 14 / 20

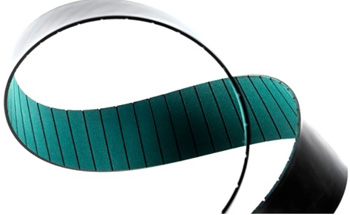

Линейные плоские ремни
Линейные плоские ремни Gates используются для обеспечения высокой производительности при подъеме и позиционировании, в тм числе для подъема или опускания тяжелых грузов благодаря плавному движению, не вызывающему вибраций в незамкнутой конструкции, и являются перспективной альтернативой цепным передачам и подъемным тросам. В линейных экструдированных плоских ремнях Gates из термопластичного полиуретана используются разнообразные корды в сочетании с различными типами полиуретана, что делает наши ремни пригодными для широкого спектра подъемно-транспортных применений. Размерный ряд: от малоразмерных ремней для небольших шкивов до высоконагруженных с исключительной прочностью и жесткостью благодаря усиленному стальному армированию.
Высокая прочность в сочетании с минимальным растяжением обеспечивают привлекательное решение для ряда областей применения. Герметизация краев ремней предотвращает истирание корда, повышая антикоррозионные свойства и увеличивая срок службы ремня. Чистая и бесшумная работа по сравнению с цепью – не требует смазки и технического обслуживания.
Тип: Линейные плоские ремни Gates
Материал: термопластичный полиуретан
Корд: сталь / арамид
Стандартный диапазон температур: от -5°C до +70°C (от +23°F до +158°F)
Стандартная толщина ремня, мм: 2 / 3,2 / 3,8 / 4,8
Стандартная толщина ремня, мм: 20 / 50 / 75 / 100 / 150
Варианты покрытий: 30
Варианты обработки: шлифование / перфорирование / продольная резка

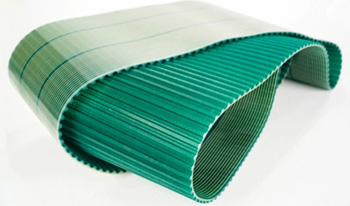

Широкие зубчатые ремни
Широкие зубчатые ремни Gates применяются для систем точного позиционирования продукции и конвейерного оборудования, где требуется дополнительная ширина, а также для высокоскоростной транспортировки, быстрого индексирования, транспортировки нерасфасованной продукции или в качестве автоматизированных конвейерных лент для технологических процессов. Ремни применяются для синхронной транспортировки для более точного позиционирования и часто используются в качестве технологических конвейерных лент, когда продукт технологически обрабатывается во время транспортировки. Изделия являются дополнительным решением к плоским конвейерным лентам и представляют собой первоклассную альтернативу модульным цепям и плоским ремням благодаря синхронной, точной транспортировке. Параллельная конструкция высокопрочных арамидных кордов исключает их обнажение.
Тип: широкие зубчатые ремни
Материал: термопластичный полиуретан
Корд: сталь / арамид
Ширина, мм: до 450 мм
Стандартный диапазон температур: от -5°C до +70°C (от +23°F до +158°F)
Варианты обработки: шлифование / перфорирование / продольная резка
Одобрение FDA для: WT10 / WH и GMT3
Сертификат ЕС для продуктов питания: GMT3
Зубчатые ремни TRULY ENDLESS FLEX
Ремни Gates Super Flex имеют цельную замкнутую конструкцию, которая обеспечивает большую прочность и жесткость. Изделия используются для передачи мощности, систем транспортировки тяжелых грузов. Разнообразие вариантов стального корда и марок смолы, доступных для удовлетворения специфических потребностей применения. Ремни Gates TPU Truly Endless Flex обычно используются для: передачи мощности, высокопроизводительной транспортировки, суровых условий окружающей среды, требующих устойчивости к абразивному износу и воздействию химических веществ, а также для условий применения, где чистота является критическим фактором.
Тип: Зубчатые ремни TRULY ENDLESS FLEX
Тип корда: стальная намотка (стандарт), шнур из арамида (по запросу)
Варианты профилей: T2,5 / T5 / T10 / DT5 / DT10 / AT5 / AT10
Материалы покрытий: более 30
Стандартный диапазон температур: от -5°C до +70°C (от +23°F до +158°F)
Вариант исполнения для работы в диапазоне низких температур: от -30°C до +50°C (от +86°F до +122°F)
Доступны экструдированные ремни длиной от 1,5 до 24 метров
Ширина ремня: 4 мм до 380 мм
Длина: от 120 мм до 2 250 мм
Материал ремня: полиуретан 88 Shore A (стандартный)

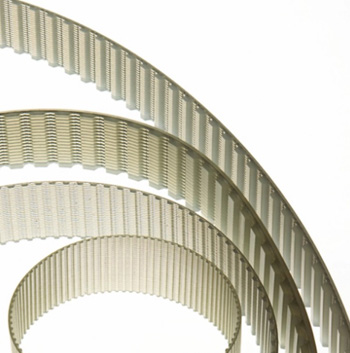

Зубчатые ремни TRULY ENDLESS GATES SYNCHRO-POWER
Изделия серии Gates Synchro-Power изготавливаются в виде цельных бесконечных синхронных ремней без стыков и предназначены для сфер применения, где требуется более высокая прочность и жесткость, чем способен обеспечить сварной ремень. Различные размеры и профили зубьев обеспечивают высокую производительность в широком диапазоне нагрузок, скоростей и применений. Возможна поставка ремней длиной до 2,25 м (2250 мм). Исключительная жесткость, устойчивость и уменьшенное изгибание зубьев в общей системе. Ремень Gates Synchro-Power обеспечивает чистоту, бесшумность и плавность работы при минимальном техническом обслуживании.
Тип: Зубчатые ремни TRULY ENDLESS GATES SYNCHRO-POWER
Материал: полиуретан
Стандартный диапазон температур: от -5°C до +70°C (от +23°F до +158°F)
Шаг, мм: 5 / 10
Стандартная ширина, (мм): 6 / 10 / 12 / 16 / 20 / 25 / 32 / 50 / 75
Профили полиуретановых ремней
Термопластичные полиуретановые зубчатые ремни Gates могут быть изготовлены по индивидуальному заказу с применением необходимых профилей, в соответствии со специфическими требованиями для различных областей применений линейного позиционирования и транспортировки. Эти профили могут быть отлиты практически в любой конфигурации для удержания, толкания, подъема или приведения в действие, что обеспечивает идеальное соответствие наших профильных ремней требованиям вашего сборочного, упаковочного, фасовочного или иного автоматизированного оборудования. Более 3000 конструкций профилей с твердостью 85 и 92 по Шору А – все они соответствуют требованиям Управления по контролю за пищевыми продуктами и лекарственными средствами США (FDA). Покрытия не оставляют следовна поверхности в процессе эксплуатации. Доступны с металлическими вставками для нестандартных креплений.
Тип: профили
Варианты профией: XL / L / H, H-HF / XH / AT5 / ATL5 / T10, T10 -HF / AT10 / ATL10, ATL10-HF / T20, AT20 / ATL20 / HTD5, STD5 / HTD8, STD8 / HTD14 / HTDL14

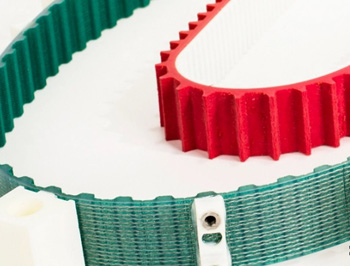

Покрытия полиуретановых ремней
Более 30 доступных покрытий обеспечивают различные уровни амортизации, долговечности и химической стойкости полиуретановых ремней. Термопластичные полиуретановые покрытия: устойчивые к истиранию, эластичные, долговечные, обеспечивают высокую химическую стойкость. Резиновые покрытия: имеют высокий коэффициент трения и широкий диапазон рабочих температур. Пенорезиновые покрытия: превосходная способность к сжатию, хорошая устойчивость к воздействию химических веществ. ПВХ-покрытия: превосходный коэффициент трения, хорошая устойчивость к воздействию химических веществ и смазочных материалов. Тканевые покрытия: низкое трение и высокая износостойкость.
Тип: покрытия полиуретановых ремней
Варианты покрытий: полиуретан / резина / пенорезина / ПВХ / текстиль
Клиновые ремни
Клиновый ремень без обертки боковых граней
Конструкция клиновых ремней без обертки боковых граней обеспечивает повышенную эффективность и уменьшение времени простоя, при этом не требуется период приработки или повторное натяжение, поэтому изделия можно эксплуатировать с высокой производительностью без технического обслуживания.
Тип: Клиновой ремень без обертки боковых граней
Наружная окружность, мм: 594 - 712,9; 712,9 - 831,8; 831,8 - 950,7; 950,7 - 1069,6; 1069,6 - 1188,5; 1188,5 - 1307,4; 1307,4 - 1426,3; 1426,3 - 1545,2; 1545,2 - 1664,1; 1664,1 – 1783.
Эффективная длина, мм: 560 - 617,5; 617,5 - 675; 675 - 732,5; 732,5 - 790; 790 - 847,5; 847,5 - 905; 905 - 962,5; 962,5 - 1020; 1020 - 1077,5
Тип профиля: 3VX / 5VX / AX / BX / CX / SPA / SPB / SPC / SPZ / XPA / XPB / XPB/5VX / XPC / XPZ / XPZ/3VX

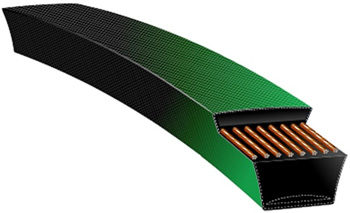

Клиновые ремни PoweRated
Клиновые ремни PoweRated – это альтернатива обычным ремням для механизмов с низкой нагрузкой, обладающие высокопрочной конструкцией, которая обеспечивает большую мощность, меньшее растяжение и более продолжительный срок службы. Ремни PoweRated подходят для садового и коммунального силового оборудования, бытовых приборов и промышленного применения, когда обычно используются двигатели с малой мощностью. Их рекомендуется использовать в высоконагруженных приводах и системах сцепления. Отвечает требованиям в отношении ременных изделий, используемых в газонокосилках и прочем садовом оборудовании высокой мощности с системами сцепления и конструкциями привода, предусматривающими использование наружного натяжного ролика и подверженными воздействию значительных ударных нагрузок.
Тип: Клиновые ремни PoweRated
Корд: арамидные нити
Цвет обертки: зеленый
Диапазон температур: от -30°C до +60°C (от -22°F до +140°F)
Соответствие требованиям стандарта RMA к устойчивости к воздействию высоких температур и масел
Электростатическая проводимость: нет
Наружная окружность, мм: 406 - 672,6; 672,6 - 939,2; 939,2 - 1205,8; 1205,8 - 1472,4; 1472,4 - 1739; 1739 - 2005,6; 2005,6 - 2272,2; 2272,2 - 2538,8; 2538,8 - 2805,4; 2805,4 – 3072
Тип профиля: 3L / 4L / 5L

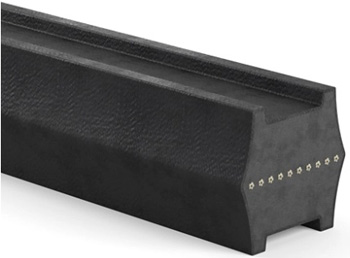

Двухсторонний клиновый ремень Hi-Power Dubl-V
Ремень Gates Hi-Power Dubl-V с профилированной конструкцией нижней и верхней поверхности предназначен для обеспечения контакта с боковыми гранями при сохранении гибкости там, где требуется передача мощности с обеих сторон ремня. В ремне используются гибкие вулканизированные корды, устойчивые к воздействию изгибающих усилий, и обертка Flex-Weave®. Это идеальное решение для приводов вспомогательного оборудования (приводов с валами обратного вращения), где передача мощности осуществляется как с верхней, так и с нижней поверхности ремней. Система Gates Curves обеспечивает поддержку и полный контакт кордов с канавками шкивов для равномерного распределения нагрузки, равномерного износа и увеличения срока службы ремня.
Тип: Двухсторонний клиновый ремень Hi-Power® Dubl-V
Корды: вулканизированные гибкие
Статическая проводимость: ISO 1813
Система подгонки: Все размеры соответствуют допускам Gates UNISET и могут устанавливаться без подгонки.
Соответствует требованиям стандарта RMA к устойчивости к воздействию тепла и масел
Модель Hi-Power® Dubl-V DD не входит в систему допусков UNISET
Диапазон температур: от -30°C до +60°C (от -22°F до +140°F)
Более низкая передача мощности с обеих сторон ремня
Подходит для эксплуатации в загрязненных/запыленных условиях
Тип профиля: AA / BB / CC / DD
Клиновые вариаторные ремни
Клиновые приводные ремни обладают оптимальной посадкой, производительностью и долговечностью. Они станут отличным решением для техники для активного отдыха и классических транспортных средств повышенной проходимости. G-Force® имеет конструкцию с одним или с двумя зубцами, чтобы в точности соответствовать оригинальным ремням. Высокая эффективность и долговечность ремней G-Force® подтверждена испытаниями в экстремальных контролируемых условиях, а также в условиях гоночных соревнований, при этом ремни не требуют регулировки сцепления при установке. Для обеспечения долговечности и надежности используются усовершенствованные арамидные нити корда и армированный волокном подкордовый слой. Модификации с одним или двумя зубцами обеспечивают соответствие оригинальным ремням, максимально эффективную терморегуляцию и гибкость.
Тип: Клиновые ремни
Модификации: Модификации: Ремни G-Force® / Ремни G-Force® C12® / Ремень Multi-Speed / ремни G-Force RedLine™ CVT Belt
Тип профиля: 13x6 / 23x8 / 28x9 / 37x10 / 47x13 / ISO - W16 / ISO - W20 / ISO - W25 / ISO - W31.5 / ISO - W40 / ISO - W50 / ISO - W63 / RVS-R
Усиление: арамидные нити корда и армированный волокном подкордовый слой
Модификации: 1 или 2 зубца
Клиновые ремни с тканевой оберткой Predator PowerBand
Ремень Predator PowerBand Gates используется в приводах, где одиночные ремни подвергаются вибрациям, переворачиваются или соскакивают со шкивов. Конструкция включает несколько клиновых ремней, соединенных высокопрочной стяжной основой, благодаря чему ремни работают совместно как единое целое. Ремень Predator® Powerband® специально разработан для применения в сложных условиях с высокой нагрузкой, его отличает повышенная виброустойчивость. Сверхпрочная конструкция ремня, специально разработанного для тяжелых условий эксплуатации, обладает необычайно высокой ударной прочностью, надежностью и износостойкостью.
Оболочка устойчива к воздействию посторонних предметов и допускает проскальзывание ремня под воздействием предельных ударных нагрузок, что способствует уменьшению теплообразования и увеличению срока службы ремня. Многослойная стяжная основа обеспечивает превосходную поперечную устойчивость, предотвращая переворачивание и соскакивания ремней с привода. Система Gates Curves обеспечивает полный контакт с канавками шкива для равномерного распределения нагрузки на корды, равномерного износа и повышения срока службы ремня.
Тип: Клиновые ремни с тканевой оберткой Predator® PowerBand
Корд: арамидные нити
Оболочка: текстиль Bareback
Материал: CR / Gates Neoprene Compound
Тип профиля: 5VP/15JP / 8V / 8VP/25JP / SPBP / SPCP
Статическая проводимость: ISO 1813 (кроме 8VP)
Диапазон температур: от -30°C до +60°C (от -22°F до +140°F)
Соответствие стандартам REACH и RoHS 2

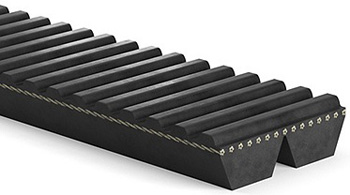

Полиуретановые клиновые ремни
Клиновые ремни Gates спроектированы и изготовлены так, чтобы работать без обслуживания, позволяя транспорту работать, не требуя дополнительной смазки силовой передачи или повторного натяжения ремня. Клиновые ремни устойчивы к износу, коррозии и воздействию высоких температур. Они соответствуют ОЕ-стандартам качества и обеспечивают долгую, надежную работу.
Тип: Клиновые полиуретановые ремни
Модификации: ремни Polyflex® / ремни Polyflex® JB™
Диапазон температур: от -54°C до +85°C (от -65°F до +185°F)
Тип профилей: 11M / 11MJB / 3M / 3M/JB / 3MJB / 5M / 5M/JB / 5MJB / 7M / 7MJB

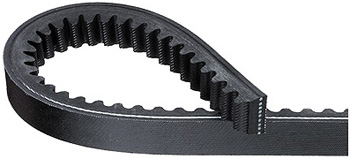

Ремни для грузового автотранспорта
Ремни Gates для грузового автотранспорта разработаны специально для применения в большегрузном коммерческом транспорте, автобусах и внедорожном оборудовании. Отличаются устойчивостью к растяжению, перепадам температур, воздействию влаги, масел.
Тип: Ремни для грузового автотранспорта
Модификации: Ремни FleetRunner® PowerBand® / ремни для грузового транспорта
Тип профиля: 15А
Наружная окружность, мм: 907,0 / 1118,0

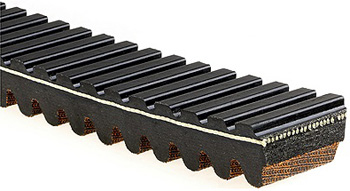

Клиновые ремни G-Force Recreation
Приводные ремни Gates G-Force обладают превосходной посадкой, производительностью и долговечностью. Они станут отличным решением для современной техники для активного отдыха и классических транспортных средств повышенной проходимости. G-Force имеет конструкцию с одним или с двумя зубцами, чтобы в точности соответствовать оригинальным ремням. Высокая эффективность и долговечность ремней G-Force подтверждена испытаниями в экстремальных контролируемых условиях, а также в условиях гоночных соревнований, при этом ремни не требуют регулировки сцепления при установке. Для обеспечения долговечности и надежности используются усовершенствованные арамидные нити корда и армированный волокном подкордовый слой. Модификации с одним или двумя зубцами обеспечивают соответствие оригинальным ремням, максимально эффективную терморегуляцию и гибкость.
Тип: Клиновые ремни G-Force Recreation
Модификации: ремни G-FORCE / Ремни G-Force® C12® / ремни G-Force RedLine™ CVT Belt
Тип профиля: RVS-R
Промышленные ремни

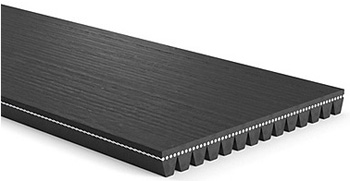

Ремни MICRO-V
Ремни MICRO-V используются в уличном оборудовании, роликовых конвейерах, станках, медицинском и спортивном оборудовании, транспортировочных системах. Ремни Gates MICRO-V обеспечивают безупречную работу при тяжелых нагрузках. Линейка ремней Gates MICRO-V предназначена для автомобилей как малой, так и большой грузоподъемности, устойчивых к воздействию высоких и низких температур, масла и воды.
Тип: Ремни MICRO-V
Модификации: Ремни Micro-V® промышленного назначения с K-профилем / Ремни промышленного назначения Micro-V® с J-профилем / Промышленные ремни Micro-V® профиля L / Ремни промышленного назначения Micro-V® с М-профилем
Материал: CR / EPDM Материал: CR / EPDM
Профиль: PJ / PK / PL / PM
Угол наклона канавки: 40 ± 1/2°
Количество ребер: 4 - 46 / 46 - 88 / 88 - 256 / 256 - 298 / 298 – 340.
Синхронные ремни

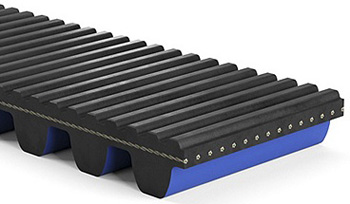

Синхронные зубчатые ремни Poly Chain
Зубчатые ремни Gates Poly Chain позволяют сократить обслуживание, стоимость и вес компонентов, не подвержены коррозии и устойчивы к воздействию химических веществ и обеспечивают экономию энергии при замене клиновых ремней или более старых зубчатых ремней. Только Gates предлагает зубчатые ремни для автомобильной отрасли и промышленности, способные повысить эффективность оборудования.
Тип: Зубчатые ремни Gates Poly Chain
Модификации: Длинномерный приводной ремень Poly Chain® GT® Carbon™ / Синхронные ремни Poly Chain® GT® Carbon™ 5MGT / Зубчатые ремни Poly Chain® GT®2 / Ремни ГРМ Poly Chain® Carbon™ Volt® / Синхронные ремни Poly Chain® GT® Carbon™ EL / Ремни Poly Chain® GT® Carbon™ / Синхронные ремни Mini Poly Chain® GT® Carbon™
Шаг, мм: 1000 – 9660
Количество зубьев: 31 – 706
Материал: PU
Профиль: 14MGT / 19MGT / 5MGT / 8M / 8MGT / LL-PCC
Тип: GTV / MG
Каталоги, брошюры, техническая документация ремней Gates
Брошюра Конструкции профилей ремней Gates
Брошюра Покрытия ремней Gates
Каталог Ремни полиуретановые Gates
Каталог продукции Системы ременных приводов Gates
Каталог Системы ременных приводов Gates
Характеристики Ремни SUPER FLEX Gates
