Электротехнические шины Forissier
Перейти в раздел
каталоги и инструкции
Французская компания TRESSE METALLIQUE J.FORISSIER входит в International Wire Europe, которой принадлежат 5 заводов. Корпорация объединяет три компании: Italtrecce (Италия), Tresse Métallique J.Forissier (Франция) и International Wire Polska (Польша), специализирующихся на разработке и производстве шин для систем токопроводов и шинопроводов.
Tresse Métallique J.Forissier была основана в 1958 году. Компания разработала и запатентовала ноу-хау в разработке и производстве гибких электрических соединений на основе медной оплетки и медной ленты. Бренд производит полный ассортимент гибких плетеных шин, аксессуары для соединительных комплектов для использования в любых сферах деятельности.
Ассортимент шин FORISSIER (Франция)
Характеристики электротехнических шин Forissier

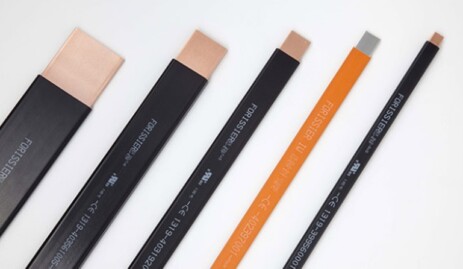

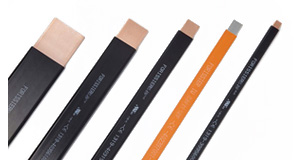

Шины сплошные гибкие FORISSIER
Оболочка ПВХ: 9-50 мм
Твердость оболочки: 85 A
Максимальное рабочее напряжение шины: 1000 Вольт
Температурный диапазон эксплуатации: от -40 °C до +105 °C
Средняя толщина ПВХ изоляции: 2,01 мм
Диэлектрическая прочность шины: в среднем 20 кВ/мм
Стандартная длина шины: 2000, 3000 мм
Количество пластин в шине: от 2 до 12

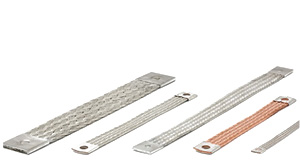

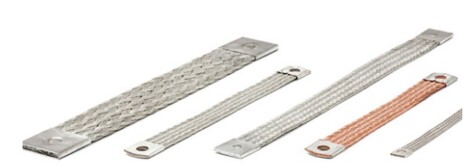

Шины заземления плетеные FORISSIER
Стандартные сечения: 10, 16, 25 и 35 мм
Длина между осями: 100, 150, 200, 250, 300 и 400 мм
Диаметр проводника: 0,2 мм (0,1 мм под заказ)
Толщина стенки концевой пластины: 0,5 мм
Диаметр отверстий: 5,5; 6,5; 8,5; 10,5 и 12,5 мм

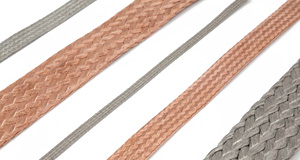

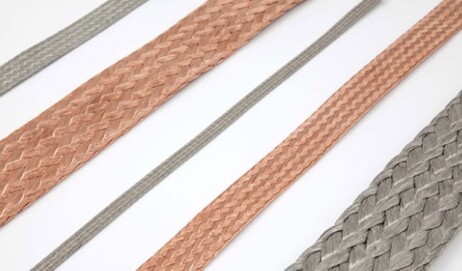

Механическая прочность пластин: 200 МпаШины плоские плетеные FORISSIER
Стандартные сечения: 2 - 500 мм2
Диаметр проводника: 0,1 - 0,20 мм.
Материал проводника:
- красная медь
- луженая медь
- посеребренная медь
- никелированная медь (диаметр проводника только 0,15 мм)

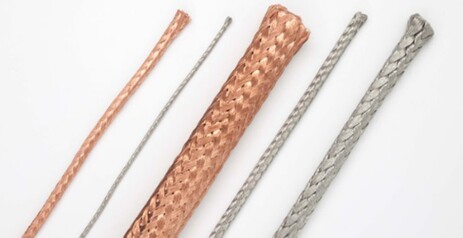

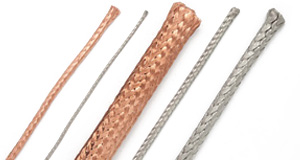

Шины круглые плетеные FORISSIER
Стандартные сечения: 2 - 300 мм2
Диаметр проводника: 0,1 - 0,25 мм.
Материал проводника:
- красная медь
- луженая медь
- посеребренная медь
- никелированная медь (диаметр проводника только 0,15 мм).
Дополнительно: не окисленная медь – Cu-OF согласно EN13602 – гарантированное содержание кислорода < 10 ППМ (по определению американского стандарта ASTM B 170)

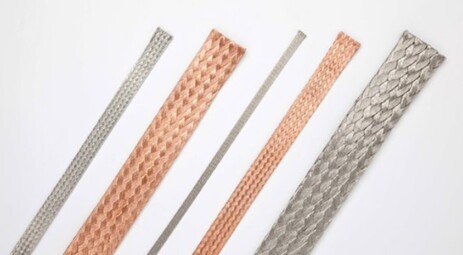

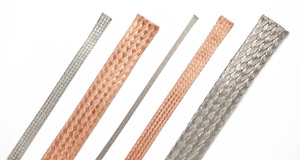

Шины алюминиевые плетеные FORISSIER
Стандартное сечение: от 6 до 400 мм²
Алюминиевая проволока согласно EN 1715-2: 1370
Температурный режим: R16 (> 160 Н / мм²)
Максимальное удельное электрическое сопротивление при 20 ° C: 2,801 мкОм · см
Электропроводность: 61,5% IACS
Рабочая температура: от -50 ° C до + 100 °С

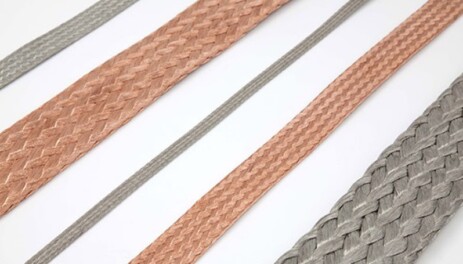

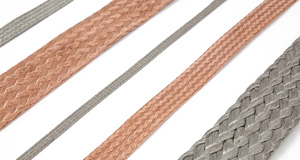

Устойчивость к кратковременным температурам: 150 ° CШины сверхгибкие плетеные FORISSIER
Стандартные сечения: - от 0,5 до 30 мм² для круглых и квадратных шин, - от 5 до 50 мм² для плоских шин.
Диаметр проводника: 0,05 и 0,07 мм.
Материал проводника:
- красная медь
- луженая медь
- посеребренная медь
- никелированная медь (диаметр проводника только 0,07 мм).

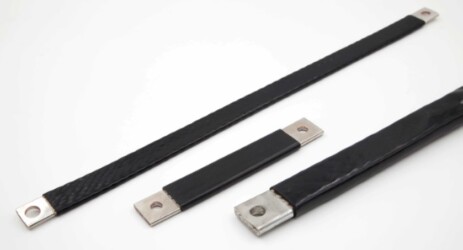

Дополнительно: неокисленная медь – Cu-OF согласно EN13602 – гарантированное содержание кислорода < 10 ППМ (аналог американского стандарта ASTM B 170).Гибкие соединения для панельных плат FORISSIER PBFC
Стандартное поперечное сечение меди: от 10 мм2 до 240 мм²
Диаметр одиночного провода: 0,2 мм (AWG 32)
Материал: луженая медь
Торцевые пластины: луженая медная трубка
Высокотемпературная изоляция: - от 105 ° C до 125 ° C

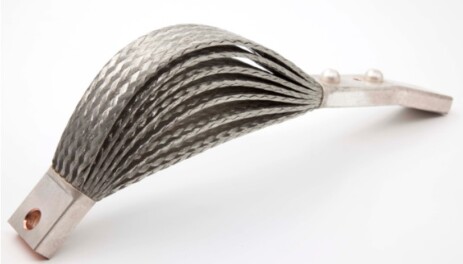

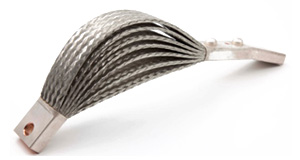

Гибкие плетеные соединения FORISSIER
Стандартные сечения: от 60 до 2000 мм2
Диаметр проводника: 0,1 и 0,2 мм (0,3 мм под заказ).
Начальные сечения шин: 60, 75, 100, 150, 200, 250 мм2
Толщина опрессовачных гильз: 2 мм.
Стандартная длина контактных площадок: 50, 80, 100, 120 мм.
Дополнительно:
- Обработка поверхности контактных площадок: лужение, серебрение, никелирование и позолота.
- Доработка контактных площадок: механическая обработка, сверление и перфорация.
- Гибка контактных площадок по чертежу клиента.
- Сверхгибкая шина, усиленная сваркой-пайкой.
- Сварка-пайка контактных площадок.
