Редукторы и мотор-редукторы Varvel
Перейти в раздел
каталоги и инструкции
Компания Varvel
Компания Varvel – известный производитель промышленных мотор-редукторов и вариаторов. Устройства пользуются спросом на международном рынке благодаря высокой эффективности и надежности.
Больше 6 десятилетий компания поставляет серийную продукцию машиностроительной, пищевой, химической, деревообрабатывающей промышленности, сельскохозяйственным предприятиям, разрабатывает решения по индивидуальным требованиям с требуемыми параметрами конфигурации.
Производственные предприятия Varvel размещены в Италии, при изготовлении механизмов проводится многоэтапное тестирование и настройка работы. Через свои региональные офисы и сеть дистрибьюторов Varvel реализует продукцию на международном рынке. Продажа оборудования компании в российском регионе осуществляется через официальное представительство Varvel в России, возможна сборка комплектующих производителя на российских предприятиях.
Ассортимент редукторов и мотор-редукторов Varvel:
Реализуем оптом и в розницу редукторы и мотор-редукторы Varvel
Редукторы
Червячные редукторы RT
Двухступенчатые червячные редукторы RT/RT
Цилиндрические соосные редукторы RD
Цилиндрические редукторы RN
Коническо-цилиндрические редукторы RO
Червячно-цилиндрические редукторы TA
Мотор-редукторы
Червячные мотор-редукторы MRT
Двухступенчатые червячные мотор-редукторы MRT/RT
Коническо-цилиндрические мотор-редукторы MRV
Цилиндрические мотор-редукторы MRN
Коническо-цилиндрические мотор-редукторы MRO
Цилиндрические мотор-редукторы MRD
Цилиндро-червячные мотор-редукторы MTA
Характеристики редукторов и мотор-редукторов Varvel
Червячные редукторы Varvel серии RT
Одноступенчатые редукторы с червячной передачей серии RT изготавливаются в универсальном корпусе, позволяющем устанавливать мотор-редуктор как с помощью выходного фланца, так и непосредственно на корпус в любом пространственном положении. Также можно дополнительно заказать комплекты фланцев, выходных валов, реактивные штанги и т.д. Синтетическое масло рассчитано на весь срок службы редуктора.
Шесть габаритов (28-40-50-60-70-85) редукторов представлены в алюминиевых корпусах и один габарит (110) в чугунном корпусе, окрашенном серой краской RAL 7012. Все габариты по умолчанию в муфтовом исполнении. По требованию возможно исполнение с полым валом.
Диапазон передаточных чисел: 5-100
Передаваемый момент: 691 Hм
Диапазон мощностей: 0,06-12,5 кВт
Перечень опций: ограничитель движения SL, ограничитель момента TL, разблокировка червячного колеса ASR

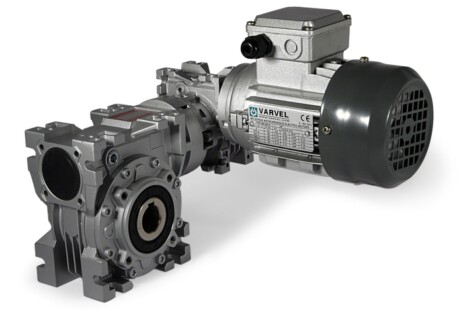

Двухступенчатые червячные редукторы Varvel серии RT/RT
Редукторы серии RT/RT состоят из двух редукторов RT и обеспечивают более широкий выбор передаточных чисел для уменьшения выходных скоростей и увеличения крутящих моментов.
Диапазон передаточных чисел: 420-10000
Передаваемый момент: 1350 Hм
Диапазон мощностей: 0,06-0,75 кВт
Перечень опций: ограничитель движения SL, ограничитель момента TL, разблокировка червячного колеса ASR

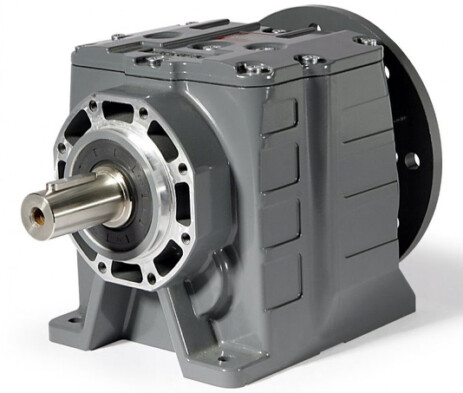

Цилиндрические соосные редукторы Varvel серии RD
В монолитном корпусе цилиндрических редукторов серии RD, производящихся в семи типоразмерах, реализуется как двух-, так и трехступенчатый редуктор. Корпус изготовлен методом литья под давлением из алюминия и имеет интегрированные лапы, а также съемный выходной фланец, что позволяет осуществить монтаж редуктора в любом положении.
Двух- или трехступенчатые редукторы реализуют 28 различных передаточных отношений от 2,5:1 до 630:1. Редукторы могут комплектоваться стандартными электродвигателями с высотой оси от 56 до 180 мм, максимальный момент на выходном валу составляет 2300 Нм. Габаритные и присоединительные размеры соответствуют стандартным размерам цилиндрических редукторов SEW Eurodrive.
Диапазон передаточных чисел: 2,5 - 630
Передаваемый момент: 2300 Hм
Диапазон мощностей: 0,06-22 кВт

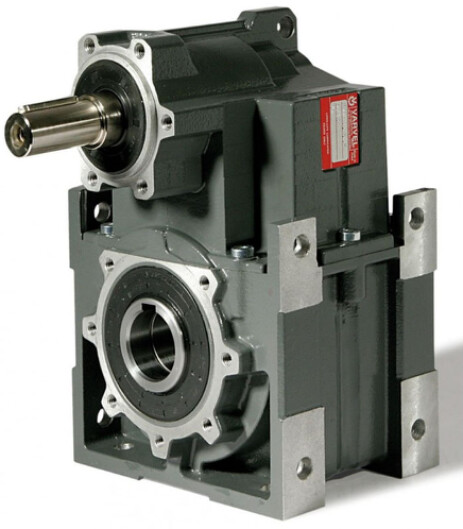

Цилиндрические редукторы Varvel серии RN
Серия RN – насадной цилиндрический несоосный двухступенчатый редуктор с параллельным расположением входного и выходного валов относительно друг друга. Имеет широкий диапазон передаточных отношений.
Двухступенчатый редуктор может обеспечить передаточное отношение до i=63, при этом КПД редуктора составляет 96%.
Данное оборудование получило широкое применение в качестве приводов мостовых и козловых кранов.
Диапазон передаточных чисел: 6,3-710
Передаваемый момент: 3400 Hм
Диапазон мощностей: 0,06-12 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.

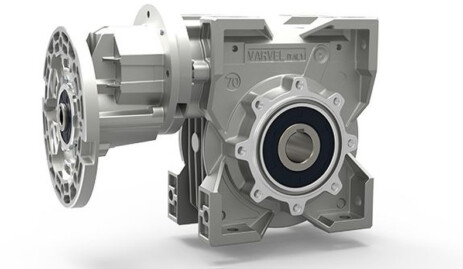

Червячно-цилиндрические редукторы Varvel серии TA
Цилиндро-червячные редукторы TA комбинируются из цилиндрической предступени FXA и редукторов RT, что обеспечивает более высокие крутящие моменты и более высокую эффективность по сравнению с редукторами RT, обладающими аналогичными коэффициентами.
Диапазон передаточных чисел: 17,5-800
Передаваемый момент: 1200 Hм
Диапазон мощностей: 0,06-4 кВт
Перечень опций: ограничитель движения SL, ограничитель момента TL, разблокировка червячного колеса ASR

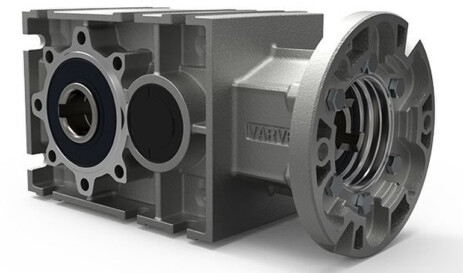

Коническо-цилиндрические редукторы Varvel серии RO
Серия RO – насадной коническо-цилиндрический трехступенчатый редуктор с перпендикулярным расположением входного и выходного валов относительно друг друга. Незаменим в качестве привода перемещения различных механизмов.
Конструкция редуктора RO защищена европейским патентом. Корпус универсальный, три поверхности крепления на плоскость, возможна установка дополнительных элементов крепления.
Различные исполнения выходных фланцев и реактивных штанг (моментных рычагов) делают возможным применение этих редукторов в качестве замены большинства аналогов европейских производителей.
Редукторы могут поставляться отдельно, либо комплектоваться электродвигателями (в т.ч. специальными). В случае, если редуктор поставляется отдельно, он может иметь на входе входной фланец под установку асинхронного электродвигателя или выступающий цилиндрический вал. Также возможна поставка редукторов для различных климатических исполнений.
Диапазон передаточных чисел: 6,3-315
Передаваемый момент: 3360 Hм
Диапазон мощностей: 0,06-22 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.

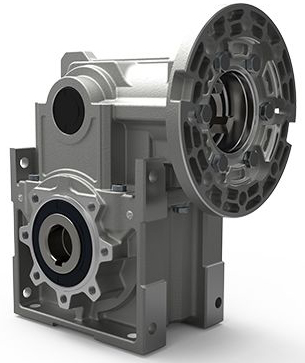

Коническо-цилиндрические редукторы Varvel серии RV
Серия RV – насадной коническо-цилиндрический трехступенчатый мотор редуктор со скрещенным расположением входного и выходного валов относительно друг друга. Позволяет добиться высокой компактности привода в осевом направлении и обеспечить его установку в условиях ограниченного пространства.
Диапазон передаточных чисел: 6,3-315
Передаваемый момент: 3360 Hм
Диапазон мощностей: 0,06-22 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.

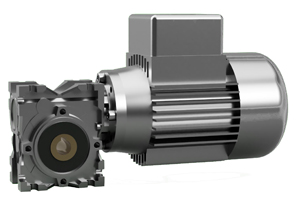

Червячные мотор-редукторы Varvel серии MRT
Одноступенчатый мотор-редуктор с червячной передачей серии SRT изготавливаются в универсальном корпусе, позволяющем устанавливать мотор-редуктор как с помощью выходного фланца, так и непосредственно на корпус в любом пространственном положении. Также можно дополнительно заказать комплекты фланцев, выходных валов, реактивные штанги и т.д. Синтетическое масло рассчитано на весь срок службы редуктора.
Шесть габаритов (28-40-50-60-70-85) редукторов представлены в алюминиевых корпусах и один габарит (110) в чугунном корпусе, окрашенном серой краской RAL 7012. Все габариты по умолчанию в муфтовом исполнении. По требованию возможно исполнение с полым валом.
Диапазон передаточных чисел: 5-100
Передаваемый момент: 691 Hм
Диапазон мощностей: 0,06-12,5 кВт
Перечень опций: ограничитель движения SL, ограничитель момента TL, разблокировка червячного колеса ASR

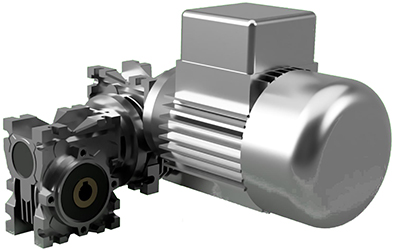

Двухступенчатые червячные мотор-редукторы Varvel серии MRT/RT
Мотор редукторы серии МRT / RT состоят из двух редукторов RT и обеспечивают более широкий выбор передаточных чисел для уменьшения выходных скоростей и увеличения крутящих моментов.
Диапазон передаточных чисел: 420-10000
Передаваемый момент: 1350 Hм
Диапазон мощностей: 0,06-0,75 кВт
Перечень опций: ограничитель движения SL, ограничитель момента TL, разблокировка червячного колеса ASR
Цилиндрические мотор-редукторы Varvel серии MRD
В монолитном корпусе цилиндрических мотор-редукторов серии MRD, производящихся в семи типоразмерах, реализуется как двух-, так и трехступенчатый редуктор. Корпус изготовлен методом литья под давлением из алюминия и имеет интегрированные лапы, а также съемный выходной фланец, что позволяет осуществить монтаж редуктора в любом положении.
Двух- или трехступенчатые редукторы реализуют 28 различных передаточных отношений от 2,5:1 до 630:1. Редукторы могут комплектоваться стандартными электродвигателями с высотой оси от 56 до 180 мм, максимальный момент на выходном валу составляет 2300 Нм. Габаритные и присоединительные размеры соответствуют стандартным размерам цилиндрических редукторов SEW Eurodrive.
Диапазон передаточных чисел: 2,5 - 630
Передаваемый момент: 2300 Hм
Диапазон мощностей: 0,06-22 кВт

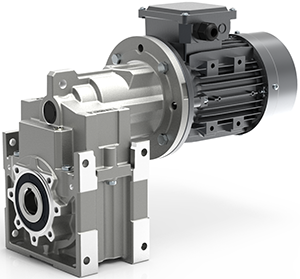

Цилиндрические мотор-редукторы Varvel серии MRN
Серия MRN – насадной цилиндрический несоосный двух- или трехступенчатый мотор редуктор с параллельным расположением входного и выходного валов относительно друг друга. Имеет широкий диапазон передаточных отношений.
Двухступенчатый редуктор может обеспечить передаточное отношение до i=63, при этом КПД редуктора составляет 96%.
Данное оборудование получило широкое применение в качестве приводов мостовых и козловых кранов.
Диапазон передаточных чисел: 6,59-62,78
Передаваемый момент: 210 Hм
Диапазон мощностей: до 2,90 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.

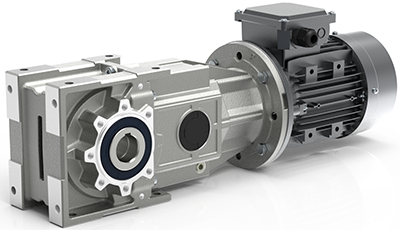

Коническо-цилиндрические мотор-редукторы Varvel серии MRO
Серия MRO – насадной коническо-цилиндрический трехступенчатый мотор редуктор с перпендикулярным расположением входного и выходного валов относительно друг друга.
Незаменим в качестве привода перемещения различных механизмов.
Диапазон передаточных чисел: 6,3-315
Передаваемый момент: 3360 Hм
Диапазон мощностей: 0,06-22 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.
Коническо-цилиндрические мотор-редукторы Varvel серии MRV
Серия MRV – насадной коническо-цилиндрический трехступенчатый мотор редуктор со скрещенным расположением входного и выходного валов относительно друг друга. Позволяет добиться высокой компактности привода в осевом направлении и обеспечить его установку в условиях ограниченного пространства.
Диапазон передаточных чисел: 6,3-315
Передаваемый момент: 3360 Hм
Диапазон мощностей: 0,06-22 кВт
Перечень опций: Установка сапуна, ограничитель обратного хода (backstop device), дополнительный выступающий быстроходный вал, исполнение выходного вала под шлиц и обжимную муфту, исполнения для низких и высоких температур.

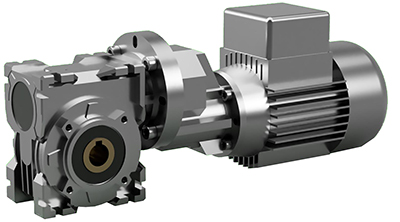

Цилиндро-червячные мотор-редукторы Varvel серии MTA
Цилиндро-червячные мотор редуктора МTA комбинируются из цилиндрической предступени FXA и редукторов FRT, что обеспечивает более высокие крутящие моменты и более высокую эффективность по сравнению с редукторами FRT, обладающими аналогичными коэффициентами.
Диапазон передаточных чисел: 17,5-800
Передаваемый момент: 1200 Hм
Диапазон мощностей: 0,06-4 кВт
Перечень опций: ограничитель движения SL, ограничитель момента TL, разблокировка червячного колеса ASR
