Wittenstein alpha высокоточные редукторы

Продукция > Редукторы и мотор-редукторы
Редукторы Wittenstein alpha
Перейти в раздел

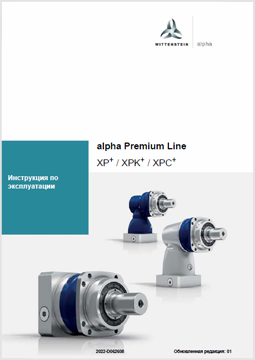

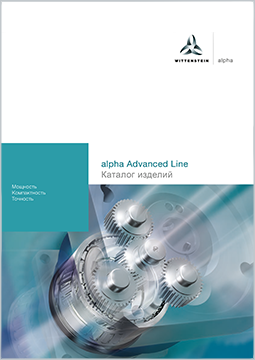

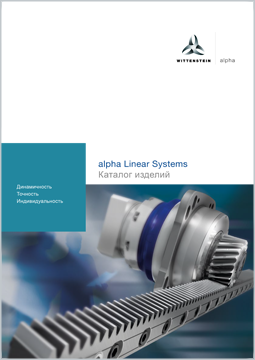

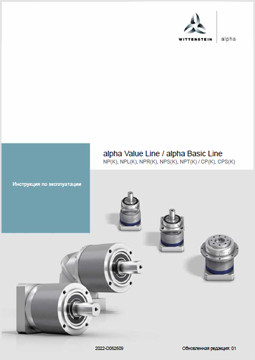

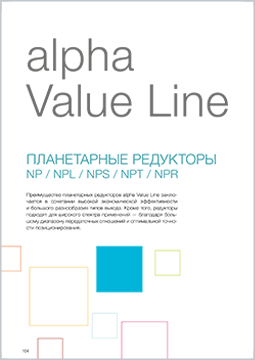

каталоги и инструкции
WITTENSTEIN Group является одним из ведущих немецких производителей приводной техники, обладая исключительной компетенцией в области разработки и дальнейшего развития технологий механических приводов. В линейку производимой и поставляемой продукции WITTENSTEIN входят высокоточные редукторы, мехатронные приводные системы, сервосистемы и серводвигатели. Данное оборудование находит применение в таких отраслях промышленности как робототехника, авиакосмическая промышленность, машиностроение, медицинская техника и т.п.
Одним из основных направлений предприятия является производство и поставка высокоточных редукторов WITTENSTEIN alpha.
В линейку продукции WITTENSTEIN alpha входят: высокоточные планетарные редукторы; высокоточные гипоидные, конические и червячные редукторы; высокоточные линейные системы (редуктор-шестерня-рейка); актуаторы; комплектующие (муфты, системы смазки).
Редукторы WITTENSTEIN alpha обладают исключительно высокой точностью, надежностью и производительностью.

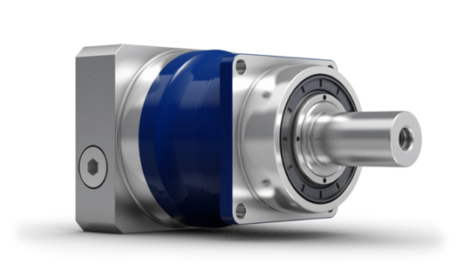

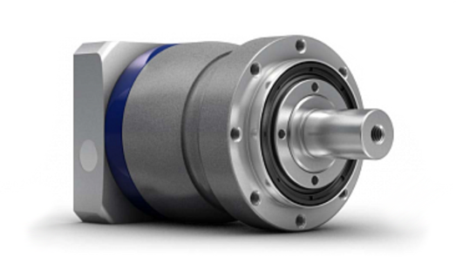

Планетарные редукторы Wittenstein alpha
CP/CPS alpha Basic
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: ≤12
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 17 - 800
Максимальная входная скорость, n1Max [об/мин]: 9000
NP alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 8
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 18 - 800
Максимальная входная скорость, n1Max [об/мин]: 10000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 0,85-55
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 23-704
NPS alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 8
Макс. передаваемый момент, T2α [Н*м]: 51-800
Максимальная входная скорость, n1Max [об/мин]: 8000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 44
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 152-952
NPT alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 8
Макс. передаваемый момент, T2α [Н*м]: 51-700
Максимальная входная скорость, n1Max [об/мин]: 10000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 0,8-55
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 17-256
NPL alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 8
Макс. передаваемый момент, T2α [Н*м]: 51-800
Максимальная входная скорость, n1Max [об/мин]: 8000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 2,8-55
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 152-952
NPR alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 8
Макс. передаваемый момент, T2α [Н*м]: 51-800
Максимальная входная скорость, n1Max [об/мин]: 8000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 2,8-55
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 152-952

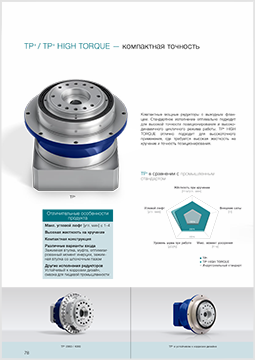

TP+ alpha Advanced
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 48-5700
Максимальная входная скорость, n1Max [об/мин]: 8500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 3,5-550
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 152-5000
TP+ alpha Advanced
Диапазон передаточных чисел: 4-100
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 43-6808
Максимальная входная скорость, n1Max [об/мин]: 7500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 8-1450
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 110-8800
SP+ High Speed alpha Advanced
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 48-5700
Максимальная входная скорость, n1Max [об/мин]: 8500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 3,5-550
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 152-5000
TP+ High Torque alpha Advanced
Диапазон передаточных чисел: 22-302,5
Угловой люфт стандартный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 315-40000
Максимальная входная скорость, n1Max [об/мин]: 7500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 42-5800
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 400-71400
XP+ alpha Premium
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 32-3840
Максимальная входная скорость, n1Max [об/мин]: 8500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 5-290
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3256

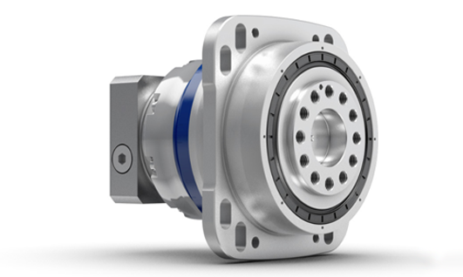

RP+ alpha Premium
Диапазон передаточных чисел: 3-220
Угловой люфт стандартный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 540-10450
Максимальная входная скорость, n1Max [об/мин]: 6250
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 123-2000
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 34000

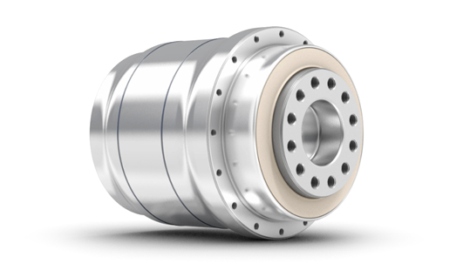

HDP alpha Advanced
Диапазон передаточных чисел: 22-55
Угловой люфт стандартный, jt [угл.мин.]: 1
Макс. передаваемый момент, T2α [Н*м]: 252-1121
Максимальная входная скорость, n1Max [об/мин]: 5000-6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 42-210
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 400-1335
HDV alpha Value
Диапазон передаточных чисел: 4-100
Угловой люфт стандартный, jt [угл.мин.]: 10
Макс. передаваемый момент, T2α [Н*м]: 46-320
Максимальная входная скорость, n1Max [об/мин]: 2000-3700
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 2-24
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 20/105 – 95/407
HDP alpha Advanced
Диапазон передаточных чисел: 16-50
Угловой люфт стандартный, jt [угл.мин.]: 4
Угловой люфт пониженный, jt [угл.мин.]: 1
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 57-992
Максимальная входная скорость, n1Max [об/мин]: 7500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 9-220
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 110-1397

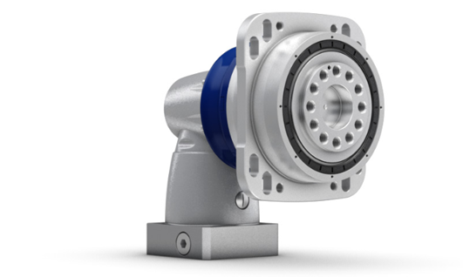

Угловые редукторы Wittenstein alpha с малым угловым люфтом
и высокой плавностью хода

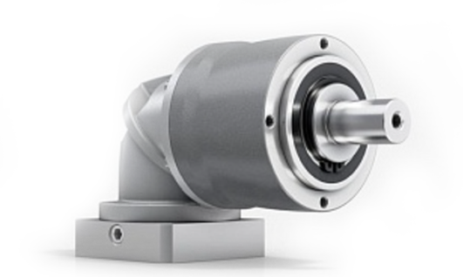

NPK alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 13
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 11-500
Максимальная входная скорость, n1Max [об/мин]: 5000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 0,9-54
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 23-704
NPSK alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 13
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 11-500
Максимальная входная скорость, n1Max [об/мин]: 5000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 0,9-54
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 152-952

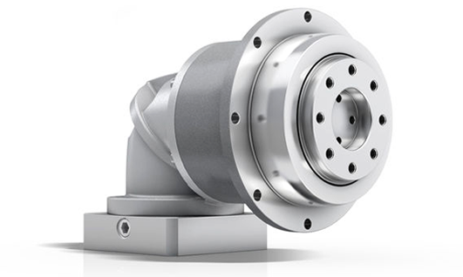

NPTK alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 13
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 11-500
Максимальная входная скорость, n1Max [об/мин]: 5000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 0,9-54
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 17-256
NPTK alpha Value
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 10
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 11-500
Максимальная входная скорость, n1Max [об/мин]: 5000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 0,5-54
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 4-704

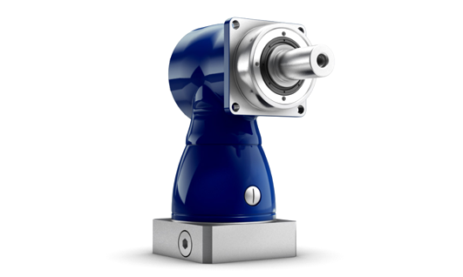

SK+ alpha Advanced
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 4
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 640
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 71
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3213

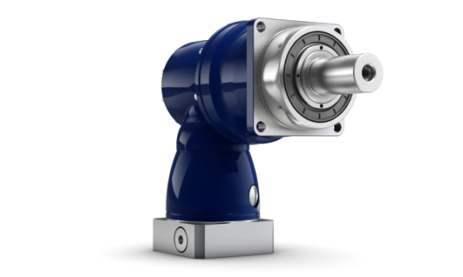

SPK+ alpha Advanced
Диапазон передаточных чисел: 12-10000
Угловой люфт стандартный, jt [угл.мин.]: 4
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 4500
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 510
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 5000
TK+ alpha Advanced
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 4
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 640
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 87
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3213
TK+ alpha Advanced
Диапазон передаточных чисел: 12-10000
Угловой люфт стандартный, jt [угл.мин.]: 4
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 10000
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 1747
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 9500

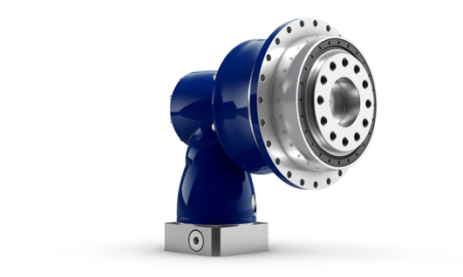

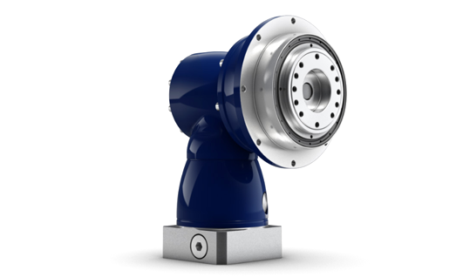

TPK+ HIGH TORQUE
Диапазон передаточных чисел: 66-5500
Угловой люфт стандартный, jt [угл.мин.]: 1.3
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 6000
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 1901
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 9500
HG+ alpha Advanced
Диапазон передаточных чисел: 3-100
Угловой люфт стандартный, jt [угл.мин.]: 4
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 640
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 90.7
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3213
SC+ alpha Advanced
Диапазон передаточных чисел: 1-2
Угловой люфт стандартный, jt [угл.мин.]: 3
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 315
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 22
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 1910

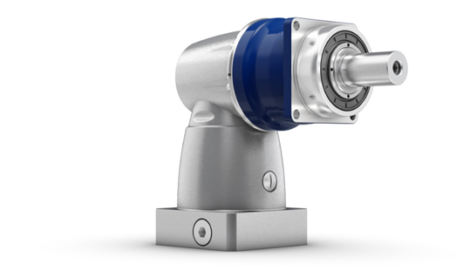

SPC+ alpha Advanced
Диапазон передаточных чисел: 3-20
Угловой люфт стандартный, jt [угл.мин.]: 4
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 1210
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 166
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 1600
TPC+ alpha Advanced
Диапазон передаточных чисел: 3-20
Угловой люфт стандартный, jt [угл.мин.]: 4
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 1600
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 407
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3280

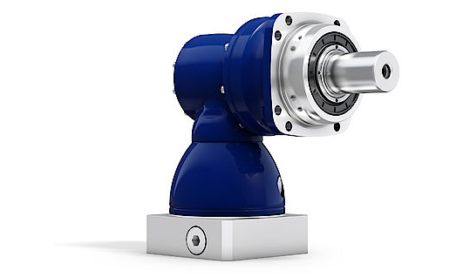

XPK+ alpha Premium
Диапазон передаточных чисел: 12-1000
Угловой люфт стандартный, jt [угл.мин.]: 4
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 2520
Максимальная входная скорость, n1Max [об/мин]: 7500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 226
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3256
XPC+ alpha Premium
Диапазон передаточных чисел: 4-20
Угловой люфт стандартный, jt [угл.мин.]: 4
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 2646
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 215
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 3256

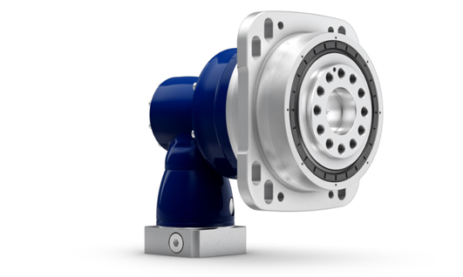

RPK+ alpha Premium
Диапазон передаточных чисел: 48-5500
Угловой люфт стандартный, jt [угл.мин.]: 1.3
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 10540
Максимальная входная скорость, n1Max [об/мин]: 7500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 1901
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 34000
RPC+ alpha Premium
Диапазон передаточных чисел: 22-55
Угловой люфт стандартный, jt [угл.мин.]: 1.3
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]: 7535
Максимальная входная скорость, n1Max [об/мин]: 4500
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 1171
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 34000

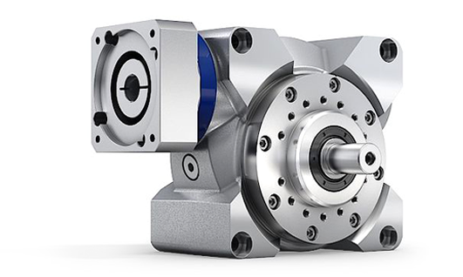

Высокоточные червячные редукторы Wittenstein alpha

VS+ alpha Advanced
Диапазон передаточных чисел: 4-400
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. передаваемый момент, T2α [Н*м]: 62-1505
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 8-153
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 409-3059
VH+ alpha Advanced
Диапазон передаточных чисел: 4-400
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. передаваемый момент, T2α [Н*м]: 31-1505
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 4,5-153
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 205-3059
VT+ alpha Advanced
Диапазон передаточных чисел: 4-400
Угловой люфт стандартный, jt [угл.мин.]: 3
Угловой люфт пониженный, jt [угл.мин.]: 2
Макс. передаваемый момент, T2α [Н*м]: 62-1505
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 8-213
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 409-3059
NVS alpha Value
Диапазон передаточных чисел: 4-400
Угловой люфт стандартный, jt [угл.мин.]: 6
Макс. передаваемый момент, T2α [Н*м]: 31-365
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 4,5-28
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 205-843
NVH alpha Value
Диапазон передаточных чисел: 4-400
Угловой люфт стандартный, jt [угл.мин.]: 6
Макс. передаваемый момент, T2α [Н*м]: 31-365
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 4,5-28
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 843
CVS alpha Value
Диапазон передаточных чисел: 7-40
Угловой люфт стандартный, jt [угл.мин.]: 15
Макс. передаваемый момент, T2α [Н*м]: 26-301
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 3,5-23
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 97/205 - 281/843
CVH alpha Value
Диапазон передаточных чисел: 7-40
Угловой люфт стандартный, jt [угл.мин.]: 15
Макс. передаваемый момент, T2α [Н*м]: 26-301
Максимальная входная скорость, n1Max [об/мин]: 6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]: 3,5-23
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]: 97/205 - 281/843
Система линейных перемещений Wittenstein alpha
Редуктор-Шестерня-Рейка
VLS
Макс. сила подачи, F2T [Н]: 8000
Макс. скорость подачи, Vmax [м/мин]: 400
Модуль зубчатого зацепления, m [мм]: 1.5 - 3
Серии редукторов:: NP, NPL, NPS, NVS

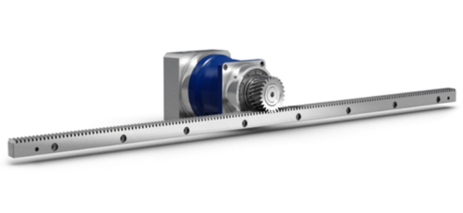

ALS
Макс. сила подачи, F2T [Н]: 21000
Макс. скорость подачи, Vmax [м/мин]: 570
Модуль зубчатого зацепления, m [мм]: 2 - 4
Серии редукторов:: SP+, TP+, SK+, TK+, TPK+, SPC+, TPC+, VS+

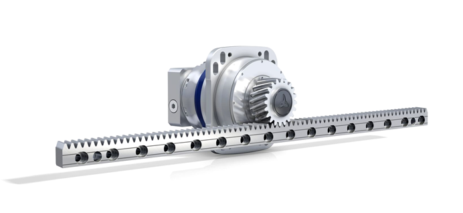

PLS
Макс. сила подачи, F2T [Н]: 112000
Макс. скорость подачи, Vmax [м/мин]: 333
Модуль зубчатого зацепления, m [мм]: 2 - 8
Серии редукторов: RP+, XP+, RPK+, XPK+, RPC+, XPC+
Зубчатые рейки Value
Угол наклона зуба, β [°]: 19.5283
Модуль зуба, m [мм]: 1.5 - 3
Сила подачи, FT [Н]: 8000
Длина, L [мм]: 1000
Класс точности, Q: Q6
Накопленная погрешность шага, Fp [мкм]: 35
Зубчатые рейки Advanced
Угол наклона зуба, β [°]: 19.5283
Модуль зуба, m [мм]: 2 - 4
Сила подачи, FT [Н]: 21000
Длина, L [мм]: 500, 1000
Класс точности, Q: Q5, Q6
Накопленная погрешность шага, Fp [мкм]: 35

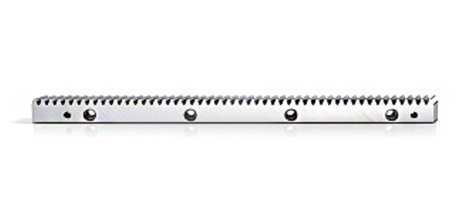

Зубчатые рейки Premium
Угол наклона зуба, β [°]: 19.5283
Модуль зуба, m [мм]: 2 - 8
Сила подачи, FT [Н]: 112000
Длина, L [мм]: 500, 1000
Класс точности, Q: Q5
Накопленная погрешность шага, Fp [мкм]: 12

Каталоги, инструкции, техническая документация редукторов Wittenstein alpha
Wittenstein каталог изделий
Wittenstein каталог изделий Alpha Linear Systems
Wittenstein каталог изделий Basik Line и Alpha Value Line
Wittenstein каталог изделий alpha Value Line планетарные редукторы
Wittenstein инструкция по эксплуатации V-Drive Advanced, Value, Basic
Wittenstein планетарный редуктор с малым угловым люфтом

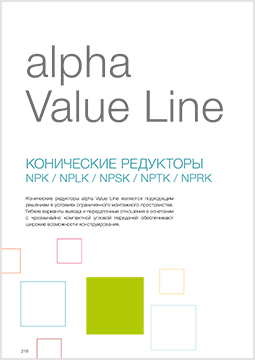

Wittenstein конические редукторы
Wittenstein инструкция по эксплуатации alpha Value Line и alpha Basic Line
Wittenstein Alpha Advanced TP и TP High Torque
Wittenstein инструкция по эксплуатации Alpha Premium Line
Wittenstein Alpha Basic Line конический редуктор
Wittenstein Alpha Basic Line конический редуктор
Wittenstein инструкция по эксплуатации Alpha Advanced Line
Wittenstein инструкция по эксплуатации Hygienic Design
Wittenstein инструкция по эксплуатации alpha Premium Line
Wittenstein инструкция по эксплуатации V-Drive и V-Drive economy
Wittenstein инструкция по эксплуатации alpha Advanced Line

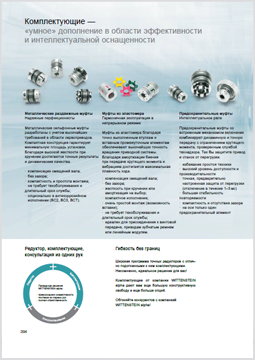

Wittenstein Alpha коплектующие
Wittenstein Alpha Basic Line червячные редукторы
Wittenstein Alpha угловой серворедуктор (экономичная серия)
Wittenstein Alpha DP
Wittenstein Alpha Value Line червячные редукторы
Wittenstein Alpha точные червячные редукторы
Wittenstein Alpha устойчивость к коррозиям
Wittenstein инструкция по эксплуатации Alpha CP
Телефон: +7 (499) 403-17-76
Почта: info@alpark.ru
Поставка промышленного оборудования и электротехники оптом и в розницу, звоните!
ver 3.01 (n)
Назад к содержимому
