Кабеленесущие системы MEKA
Перейти в раздел
каталоги и инструкции
Производство кабеленесущих конструкций «Мека» в Финляндии началось в 1978 г. Первыми изделиями были кабельные лестницы типа KS и монтажное оборудование к ним.
Сегодня МЕКА выпускает 8 групп изделий в которые входят около 3000 наименований. Изделия «Мека» подходят для применения в самых разных условиях – от промышленных объектов в тяжелых климатических условиях до зданий и сооружений с повышенными требованиями к дизайну интерьера.
В Россию компания «Мека» начала поставки в 1980-годах. В 2010 году МЕКА открыла свое производство в России.
Система качества компании одобрена организацией Det Norske Veritas и соответствует требованиям стандарта ISO 9001 и ISO 14001. Все изделия МЕКА имеют также российские сертификаты соответствия SGS, ГОСТ-Р и, а также декларации ЕАС.
Конструкции кабельных лотков MEKA
Кабельные лестницы типа KS

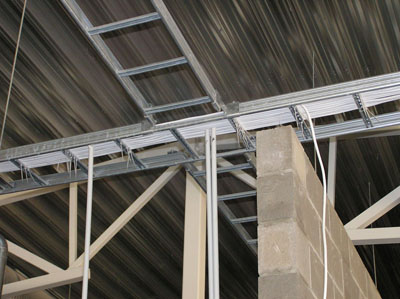

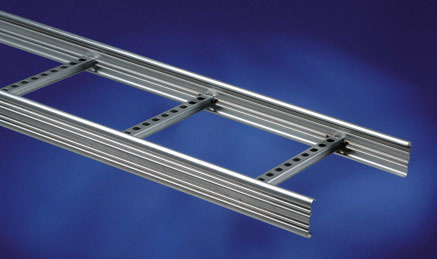

Кабельные лестницы типа KS20
KS20 (открытый профиль)
- оцинкованная сталь (PG - Sendzimir)
- оцинковка методом погружения (HDG)
- PEX (HDG + окраска)
- нержавеющая сталь (HST)

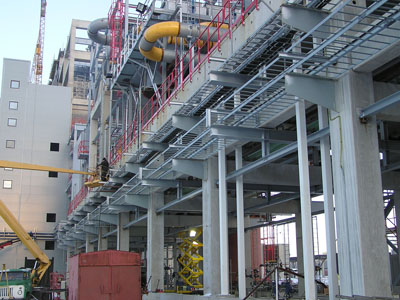

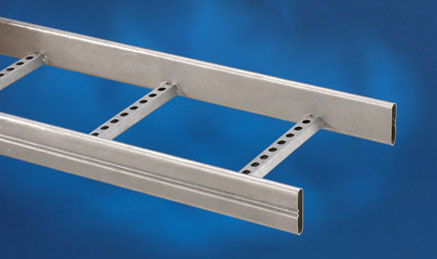

Кабельные лестницы типа KS80
KS80 (замкнутый профиль)
- оцинковка методом погружения (HDG)
- PEX (HDG + окраска)
- нержавеющая сталь (HST)

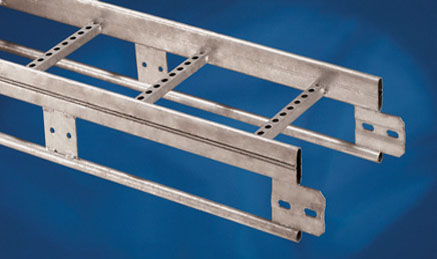

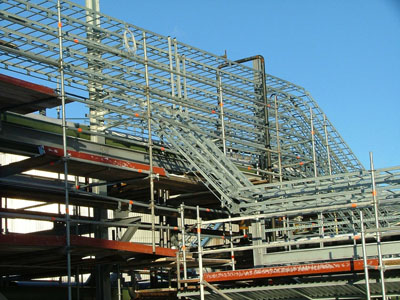

Кабельные лестницы типа KSF80HDG
KSF80 (замкнутый + поддерживающий профиль)
- оцинковка методом погружения (HDG)
- PEX (HDG + окраска)
- нержавеющая сталь (HST)

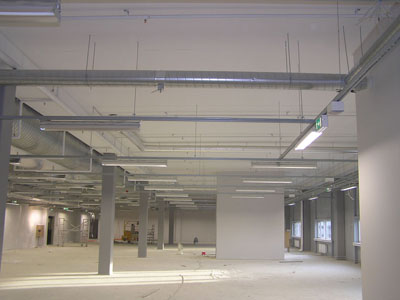

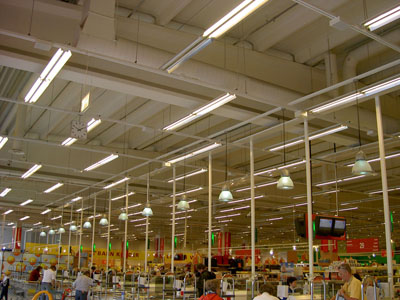

Лотки для светильников
MEK 70
MEK 70
- PG оцинкованная сталь 0,75 мм и 1 мм
- M окрашенная сталь 0,75 мм и 1 мм
- HDG сталь 1мм с покрытием цинком 55 мкм
MEK 110
MEK 110
- PG оцинкованная сталь 1 мм
- M окрашенная сталь 1 мм
ALUMEK
ALUMEK
- Алюминиевый профиль, окрашенный или аннодированный в естественный цвет

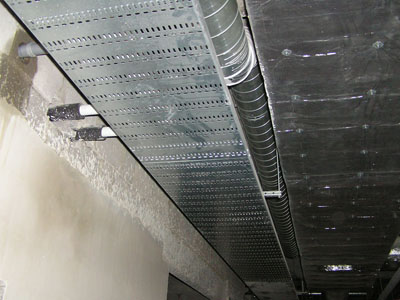

Кабельные лотки CT и KR
Кабельные лотки CT-PS
CT-PS
- Перфорированные лотки
- оцинкованная сталь (PG - Sendzimir)
- оцинковка методом погружения (HDG)
- PEX (HDG + окраска)
- нержавеющая сталь (HST)

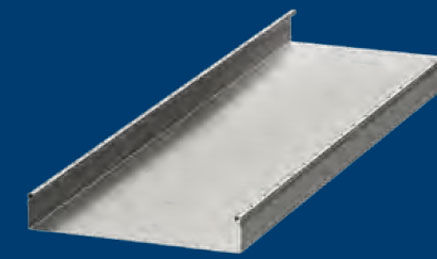

Кабельные лотки CT-US
CT-US
- Неперфорированные лотки
- оцинкованная сталь (PG - Sendzimir)
- оцинковка методом погружения (HDG)
- PEX (HDG + окраска)
- нержавеющая сталь (HST)

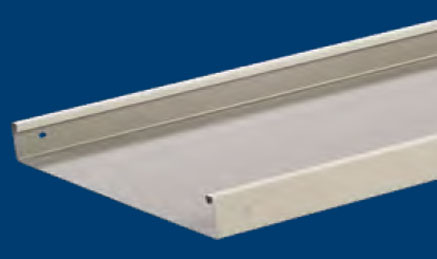

Кабельные лотки KRA M
KRA M
- Неперфорированные лотки из оцинкованной и окрашенной тонколистовой стали
- оцинкованная сталь (PG - Sendzimir)
- PEX (HDG + окраска)
Кабельные лотки KRB
KRB
- Перфорированные лотки из оцинкованной стали
- оцинкованная сталь (PG - Sendzimir)
- оцинковка методом погружения (HDG)
- PEX (HDG + окраска)

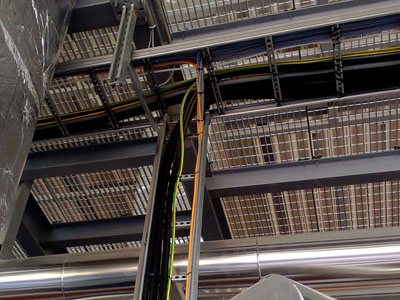

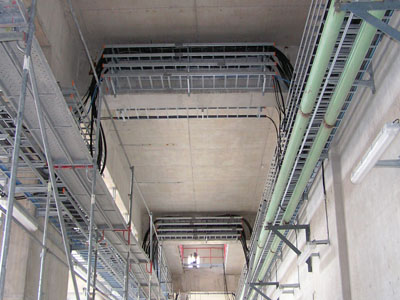

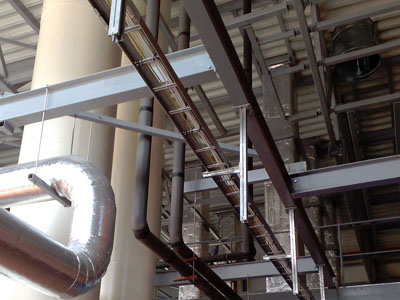

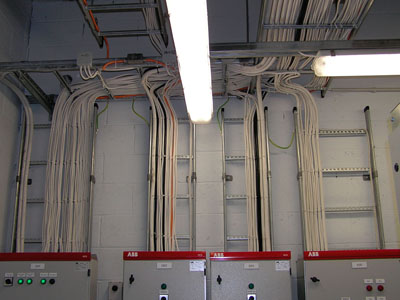

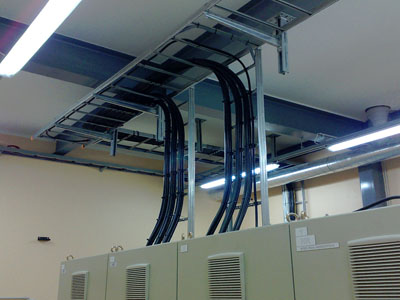

Преимущества кабельных лестниц Meka
• Применяются в разных условиях окружающей среды от С1 до C5M.
• Большой срок эксплуатации.
• Отличные несущие способности
• Больше расстояние между опорами
• Экономия в материалах и времени для монтажа.
• Полезная высота: KS20 - 35 мм KS80 - 40 мм.
• Огнестойкость.
• Могут использоваться как в вертикальном, так и в горизонтальном монтаже.
• Легко монтировать и обслуживать.
Основные характеристики кабельных лестниц Meka
Вид профиля кабельных лестниц KS
- KS20 - Открытый профиль
- KS80 - Замкнутый профиль
- KSF - Замкнутый и поддерживающий профиль
Толщина профиля
- 0,75 мм
- 1,00 мм
- 2,00 мм
Материалы и способы обработки
- Оцинкование
- Горячее оцинкование
- Окрашенные
- Нержавеющая сталь
Ширина кабельных лестниц KS:
- KS20 – 200…600 мм
- KS80 – 150…1000 мм
- KSF80 – 200…600 м
Максимальная допустимая нагрузка: 270 кг/м
Длина кабельных лестниц KS:
- 3 метра
- 4 метра
- 6 метров
Расстояние между опорами:
- KS20, KS80 – до 6,0 м
- KSF80 - до 12 м
Размеры профилей кабельных лестниц KS

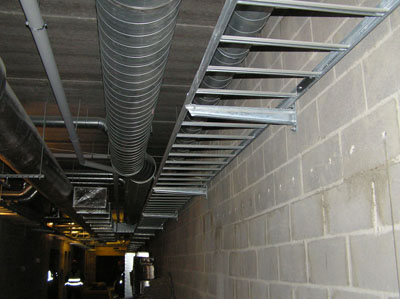

Кабельные лестницы типа KS20
KS20 K PG - Более выгодные по цене лестницы для внутреннего монтажа и лёгких климатических условий (C1-C2). Изготавливаются из оцинкованной тонколистовой стали толщиной 0,75 мм. Подходят, главным образом, для незначительных и средних нагрузок.
KS20 PG - Предназначены для средних и значительных нагрузок, для внутреннего монтажа и лёгких климатических условий (C1-C2). Изготавливаются из оцинкованной тонколистовой стали толщиной 1,0 мм.
KS20 ALUZN - Изготавливаются из листовой стали с содержанием алюминия. Предназначены для средних и значительных нагрузок, для внутреннего монтажа и лёгких климатических условий (C1-C2). Толщина стали 1,0 мм
KS20 HDG - Предназначены для тяжёлых промышленных условий окружающей среды (C3-C4). Лестницы оцинковываются методом погружения, толщина цинкового покрытия ~55 мкм. Толщина стального листа составляет 1,0 мм.
HST KS20 - Изготавливаются из нержавеющей, кислотостойкой стали AISI316L. Подходят для монтажа в особо тяжёлых условиях окружающей среды (C5I-C5M).

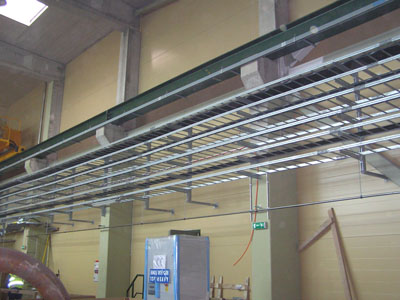

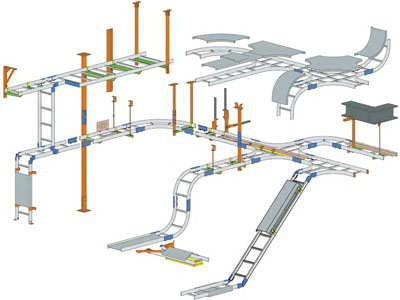

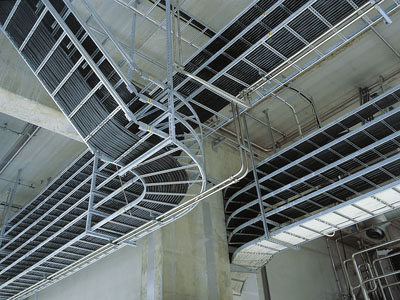

Кабельные лестницы типа KS80
KS80 HDG Кабельные лестницы с толщиной бокового профиля 1,0 мм. Ширина лестниц 150-1000 мм, длина 3 и 6 метров.
KSR80 HDG Кабельные лестницы с толщиной бокового профиля 1,0 мм и с упрочнённой перекладиной. Ширина лестниц 200-600 мм, длина 6 метров.
KS80 SP2.0 HDG Кабельные лестницы с толщиной бокового профиля 2,0 мм, что придаёт дополнительную прочность и позволяет устанавливать опоры на расстоянии до 5 метров. Ширина лестниц 200-600 мм, длина 6 метров.
HST KS80 по конструкции аналогичны лестницам KS80 HDG , изготавливаются из нержавеющей кислотостойкой стали AISI316L. Кабельные лестницы KS80 HDG, KSR80 HDG, KS80 SP2.0 HDG, HST KS80 возможно монтировать как горизонтально, так и вертикально. Максимально допустимая нагрузка при расстоянии между опорами 2 метра составляет 270 кг/м.

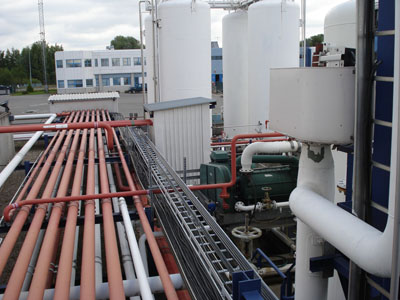

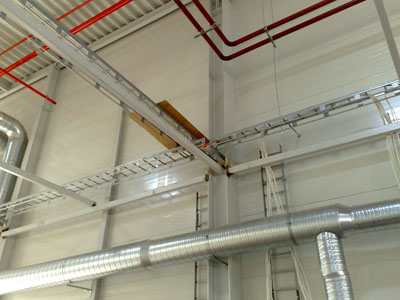

Кабельные лестницы типа KSF80
KSF80 HDG Кабельные лестницы с дополнительным упрочняющим профилем снизу, который повышает прочность и позволяет монтировать лестницы с расстоянием между опорами до 12 метров. Ширина лестниц 200-600 мм, длина 6 метров.
Кабельные лестницы системы KSF80 HDG применяются в основном на промышленных объектах, заводах, портах, терминалах, электростанциях, в убежищах, в туннелях и других объектах, где к кабельным лестницам предъявляются повышенные требования к прочности обработки поверхности, к высокой нагрузочной способности и боковой жесткости, способности к сосредоточенной нагрузке, прочной обработке поверхности и сроку их эксплуатации.
HST KSF80 по конструкции аналогичны лестницам KS80 HDG и KSF80 HDG, изготавливаются из нержавеющей кислотостойкой стали AISI316L. Применяются в основном в пищевой, нефтяной, газовой, целлюлозно-бумажной и химической промышленности, а также в аналогичных агрессивных промышленных условиях и в условиях прибрежного климата, где условия окружающей среды соответствуют категории C5-M (EN ISO 12944-2).
Кабельные лестницы KSF80 HDG и HST KSF80 возможно монтировать как горизонтально, так и вертикально. Максимально допустимая нагрузка при расстоянии между опорами 2 метра составляет 270 кг/м.

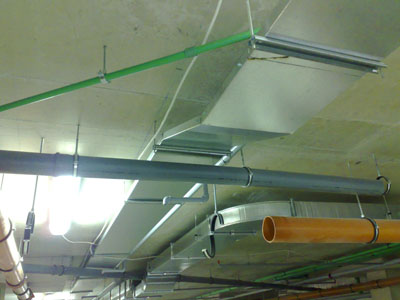

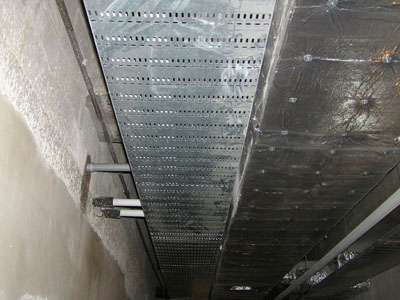

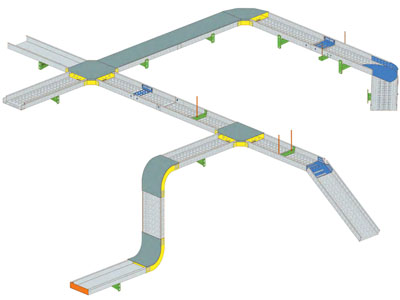

Кабельные лотки CT
CT PG - Изготавливаются из оцинкованной тонколистовой стали. Предназначены для внутреннего монтажа и лёгких климатических условий (C1-C2).
CT HDG - Изготавливаются из стального листа и оцинковываются методом погружения, толщина цинкового покрытия ~55 мкм. Предназначены для применения вне помещения и в тяжёлых промышленных условиях окружающей среды (C3-C4).
CT HST - Изготавливаются из нержавеющей, кислотостойкой стали AISI316L. Подходят для монтажа в особо тяжёлых условиях окружающей среды (C5I-C5M).

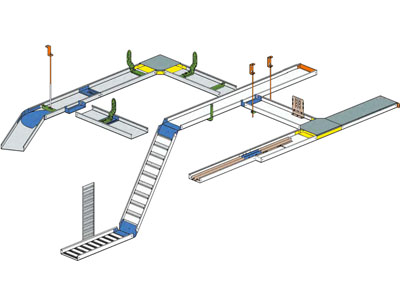

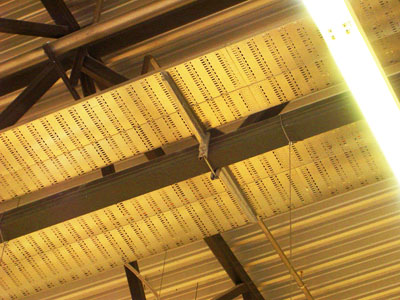

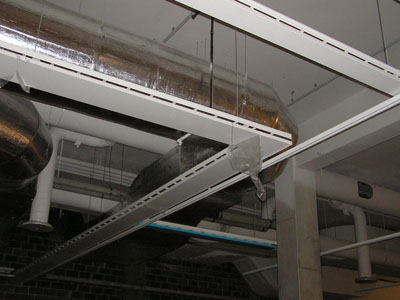

Кабельные лотки KR
KRA PG Оцинкованные, неперфорированные кабельные лотки для применения внутри помещений и в лёгких климатических условиях (C1-C2). Изготавливаются из оцинкованной тонколистовой стали толщиной от 0,75 до 1,2 мм.
KRB PG Такие же как и KRA, но перфорированные.
KRC PG Оцинкованные, перфорированные монтажные лотки с высотой борта 13 мм для прокладки мелких кабелей. Применяются в основном в электронный промышленности.
KRA M и KRB M Такие же, как KRA PG и KRB PG, но белого света. Изготовлены из оцинкованной и окрашенной тонколистовой стали и подходят для применения внутри помещений и в лёгких климатических условиях (C1-C2). Стандартный цвет - белый RAL 9010. По запросу выпускаются также лотки и других цветов. Для предотвращения повреждений окрашенных поверхностей при монтаже , все лотки белого цвета покрыты полиэтиленовой пленкой.

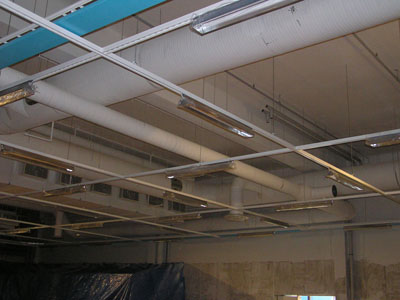

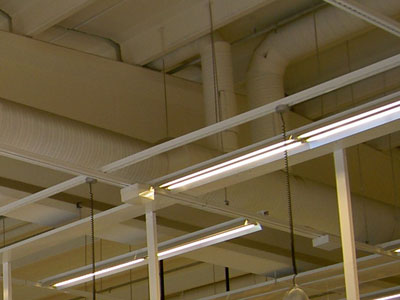

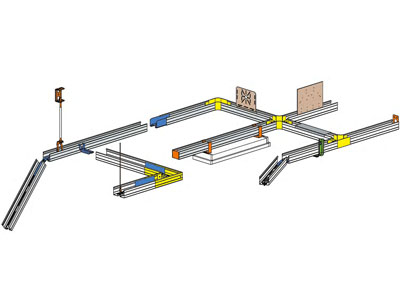

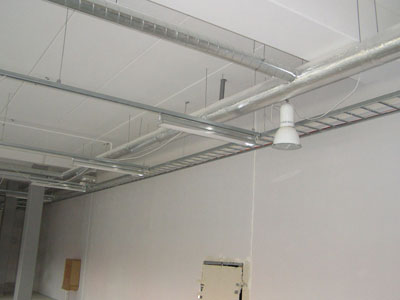

Лотки для светильников
MEK 70K PG Более выгодные по цене изделия для внутреннего монтажа и лёгких климатических условий (C1-C2). Изготавливаются из оцинкованной тонколистовой стали толщиной 0,75 мм. Подходят, главным образом, для средних нагрузок.
MEK 70 PG и MEK 110 PG Также как МЕК 70К PG, но с толщиной стали 1,0 мм. Применяются при повышенных нагрузках в условиях C1-C2.
MEK 70 M и MEK 110 M Изготовлены из оцинкованной и окрашенной тонколистовой стали. Стандартный цвет белый RAL 9010. По запросу выпускаются также лотки и других цветов. Для предотвращения повреждений окрашенных поверхностей при монтаже, все лотки MEK белого цвета покрыты полиэтиленовой пленкой.

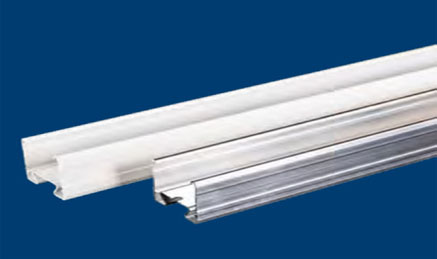

ALUMEK Изготавливаются из окрашенного в белый цвет (RAL 9010) или анодированного в естественный цвет алюминия. Применяются, главным образом, внутри помещения и в условиях, где применение стальных изделии не рекомендуется. Такими местами являются, например, электронная промышленность, заправочные станции и пищевая промышленность.
MEK 70 HDG Изготавливаются из стального листа толщиной 1,0 мм и оцинковываются методом погружения, толщина цинкового покрытия ~55 мкм. Предназначены для применения вне помещений и в тяжёлых промышленных условиях окружающей среды (C3-C4).
HST MEK Изготавливаются из нержавеющей, кислотостойкой стали AISI316L. Подходят для монтажа в особо тяжёлых условиях окружающей среды (C5I-C5M).
