Конвейерные цепи Renold
Перейти в раздел
каталоги и инструкции
Renold - самая первая в мире компания по производству приводных цепей. Изготавливают как стандартные цепи, так и цепи для применения в специфических условиях: для использования в среде с высокими требованиями к гигиене, для высоких нагрузок, для использования в высоко абразивной среде, цепи с различным уровнем устойчивости к коррозии, цепи, не требующие смазки. Компания Renold Couplings прошла сертификацию по стандартам ISO 14001: 2015. Сегодня в Renold работает около 2500 человек в более чем 23 странах мира.
Ассортимент конвейерного оборудования Renold:
Реализуем оптом и в розницу конвейерные цепи и насадки Renold
Характеристики конвейерного оборудования Renold

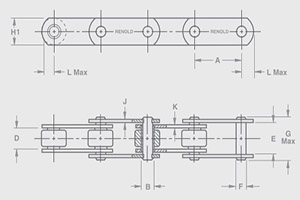

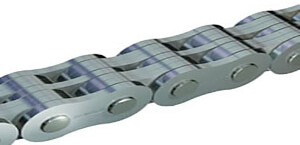

Конвейерная стандартная цепь BS
Конвейерная цепь типа BS представляет собой цепь для конвейерных систем, изготовленную по британским стандартам. Этот стандарт распространяется на цепи, изготовленные для британского рынка и рынков, где сильное британское присутствие преобладает в инженерном проектировании и закупках. Стандарт основан на оригинальной конструкции конвейерной цепи Renold.
Цепь, изготовленная в соответствии со стандартом ISO, не может быть заменена стандартной цепью BS или DIN. Этот стандарт получил широкое распространение на европейском рынке, за исключением Германии. Цепи, изготовленные по этому стандарту, становятся все более популярными и широко используются в Скандинавском регионе.
Тип: Конвейерная стандартная цепь BS
Мах шаг полого опорного штифта, мм: 76,2 – 457,2
Мах шаг сплошного опорного штифта, мм: 114,3 – 609,6
Насадки для стандартных конвейерных цепей
Стандартные насадки для конвейерных цепей представляют собой отдельные элементы, прикрепляемые к базовой цепи, чтобы приспособить ее к конкретному назначению в качестве средства транспортировки. Насадки могут составлять неотъемлемую часть пластины звена или могут быть встроены в цепь в качестве замены обычного звена. Другие крепления (в зависимости от типа) прикрепляются к пластинам цепи с помощью выступающей или угловой сварки на одной или обеих сторонах цепи.

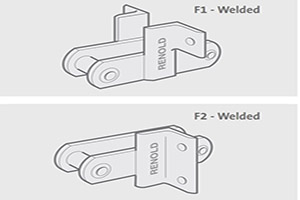

F Накладки внешние или внутренние
F Насадки обеспечивают ровную поверхность под прямым углом к пластине цепи. Они используются для фиксации толкателей, скребков и т. д.

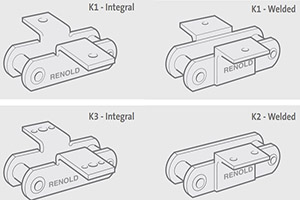

K Насадки внешние и внутренние
K-насадки обеспечивают платформу, параллельную линии цепи и оси опорного пальца. Они используются для крепления планок, скребков, ковшей и т. д. К цепи

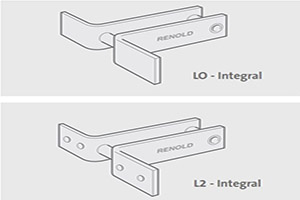

L насадки
L Насадки выполнены за одно целое с внешними пластинами цепи. Обычно они имеют одно или два отверстия (предпочтительно L2), но для использования со скребками они могут поставляться без отверстий и с коробками различной ширины (тип LO).
Внешние ролики для использования на цепи с полыми пальцами подшипника
Подвесные катки имеют два основных преимущества; в качестве носителей прямого груза они позволяют использовать цепные ролики исключительно для зубчатых передач, а в случае износа внешних роликов их можно легко заменить, не прибегая к замене цепи. Они особенно полезны, когда навесное оборудование предотвращает движение зубчатых роликов по опорным направляющим на обратном пути или при высокой нагрузке на ролики.

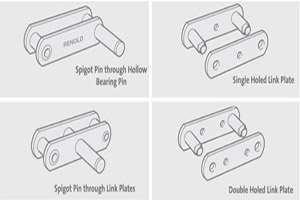

Установочные штифты и соединительные пластины с отверстиями
Установочные пальцы могут быть собраны либо с помощью полых опорных штифтов, либо с помощью соединительных пластин и закреплены гайкой и пружинной шайбой.
Одиночная прорезь в основном используется с установочными штифтами и требуется на обеих сторонах цепи. Двойная прорезь предназначена для установки специальных приспособлений на одной или обеих сторонах цепи. Отверстия во внутренних пластинах утоплены на внутренней стороне, чтобы головки болтов не засоряли зубья звездочки.

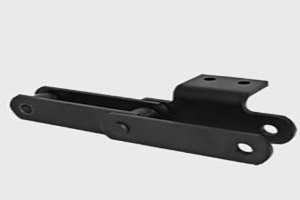

Конвейерная цепь ковшового элеватора
Цепь ковшового элеватора имеет специальные К-образные элементы с угловой сваркой для обеспечения дополнительной прочности крепления и меньшего размера, чем стандартные зубчатые ролики для снижения веса. Если цепи должны использоваться в абразивных и / или коррозионных условиях, могут быть изготовлены специальные цепи для тяжелых условий эксплуатации.

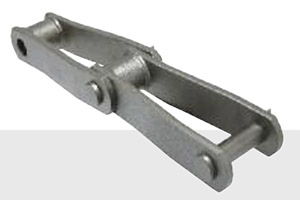

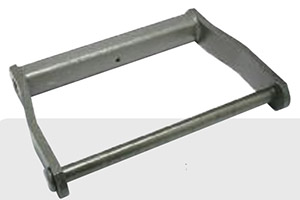

Сварная стальная конвейерная цепь
Тип W
Тип WD
Цепь для эскалаторов Renolube
Цепь для эскалаторов Renolube разработана для работы в тяжелых условиях эксплуатации, чтобы превзойти постоянно растущие потребности отрасли в снижении затрат на обслуживание и увеличении срока службы.
Основные преимущества:
• Более низкие затраты на жизненный цикл (срок эксплуатации не менее 40 лет)
• Использование меньшего количества смазки
• Низкие затраты на обслуживание за счет того, что не требуется периодическая смазка консистентной смазкой.
• Стабильная скорость износа.

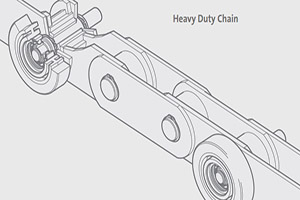

Сверхмощная тормозная цепь
Стальные тормозные цепи для тяжелых условий эксплуатации предназначены для работы с абразивными материалами и при экстремально высоких температурах.
Например, скребковые конвейеры для горячего клинкера и горячей извести, которые работают при температуре до 1000 ° F. Для обеспечения большей усталостной долговечности эта серия цепей изготавливается со специальными термообработанными штифтами с индукционной закалкой. Для обеспечения большего сопротивления скольжению обе стороны цепи имеют валик из твердого сварного шва.
Конвейерная цепь для тематических парков
Конвейерные цепи Renold используются в различных решениях тематических парков: от американских горок до водных аттракционов - парки развлечений по всему миру доверяют Renold поставку цепей, предназначенных для минимизации времени простоя и повышения безопасности.
Конвейерная цепь с разрывной нагрузкой от 67 кН до 900 кН.
Функции:
• Обработанные отверстия
• Посадки с высоким натягом
• Оцинкованная
• Доступны другие варианты обработки поверхности
• В стандартной комплектации обрабатывается специальной водостойкой смазкой

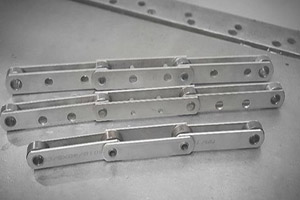

Ленточная конвейерная цепь
Эти цепи изготовлены из высококачественной легированной стали, которая была точно обработана и подвергнута термообработке, чтобы гарантировать, что они могут выдерживать жесткие требования волочильных стендов на сталелитейных заводах.
Штифты вдавливаются в боковые планки, чтобы предотвратить вращение штифта. Цепи волочильных верстаков - это самая простая конструкция из всех стальных цепей. Они обладают высокой прочностью и подходят для скольжения с высоким напряжением (например, для конвейеров сталелитейных заводов).
Цепь оборудования очистки сточных вод
Специализированные цепи и звездочки для отстойников и отстойников на очистных сооружениях. Ассортимент: высококачественная пильная сетчатая цепь, цепь серии 700, неметаллическая цепь, цепь из литой и нержавеющей стали и звездочки, изготовленные из 100% СВМПЭ, комбинация литых / стальных ступиц и сегментов из СВМПЭ, все литые и / или стальные конструкции.
Дополнительные аксессуары к цепям данного типа: пластины из стекловолокна, ламинированные деревянные пластины, износостойкие полосы из сверхвысокомолекулярного металла, износостойкие башмаки, кулачковые муфты и настенные подшипники.
Цепь с перевернутыми зубьями для приводов
Цепные приводы с перевернутыми зубьями - концепция с непревзойденными характеристиками.
Приводы с перевернутой зубчатой цепью превосходят всех, когда речь идет о точных, быстрых и бесшумных приводах.
Преимущества цепей с перевернутыми зубьями:
• Небольшие габариты
• Высокая эффективность
• Долгий срок службы
• Легкая сборка
• Высокие скорости
• Чрезвычайно тихая работа
• Высокие крутящие моменты привода.

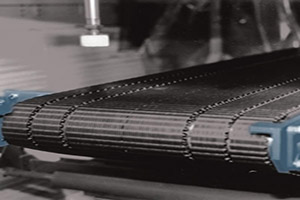

Конвейерная цепь с перевернутыми зубьями
Ассортимент включает в спектр цепей с перевернутыми зубьями, индивидуально адаптированных для конкретного применения. Сюда входят подходящие звездочки для обеспечения оптимальной работы. Конвейерная цепь с перевернутыми зубьями обычно сваривается с помощью лазерной сварки или клепки. Он дополнительно доступен с отшлифованной верхней поверхностью или отшлифованной с обеих сторон.
Преимущества цепей данного типа:
• Экономия места и вариативность формы благодаря пластинчатой структуре
• Нескользящий и тихий
• Надежность и низкий уровень износа благодаря двухпозиционным шарнирным соединениям качения
• Устойчивость к экстремальным температурам и условиям окружающей среды

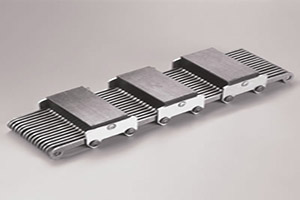

Специальная конвейерная цепь с перевернутыми зубьями
Специальные конвейерные цепи, изготовленные по индивидуальному заказу, отвечают различным требованиям и сферам применения. В зависимости от их типа и формы, заготовки располагаются либо непосредственно на цепях, либо перемещаются на поддонах или несущих устройствах, которые специально интегрированы в цепь. Для выполнения этой задачи доступно более 500 различных пластин со ссылками на драйверы.
Типы нестандартных дизайнов
Изготовлен полностью из кольцевых звеньев или раздвоенных пластин для крепления поперечин
Соединительные пластины с ребристой спинкой для транспортировки древесины
Специальные соединительные пластины в определенных местах, например, для крепления половинок пресс-формы на упаковочных линиях
Специальные цепи с перевернутыми зубьями с деталями других производителей, например массивные приводные блоки для велосипедных линий.
Сварные диски для прецизионных пластинчатых конвейеров
Листовая цепь
Ассортимент листовых цепей предназначен для погрузочно-разгрузочных работ в портальных транспортных средствах, вилочных погрузчиках.
Особые конструктивные особенности:
• Высокая усталостная прочность
• Длительный срок службы
• Максимальная стойкость к износу
• Компактный дизайн
• Соединительные пластины
Каталоги, брошюры, техническая документация конвейерных цепей Renold
Таблица выбора промышленных цепей Renold
